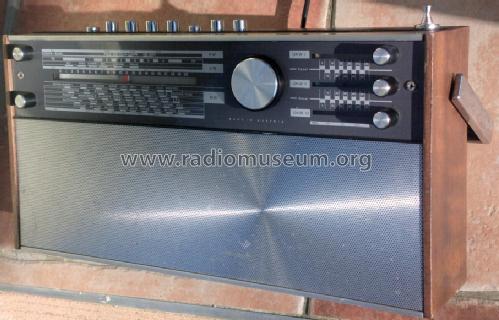

Trixi 2500 IC

Trixi 2500 IC; HEA; Wien (ID = 1478416) Radio

Trixi 2500 IC; HEA; Wien (ID = 726435) Radio

Trixi 2500 IC; HEA; Wien (ID = 726437) Radio
Trixi 2500 IC; HEA; Wien (ID = 127976) Radio Trixi 2500 IC; HEA; Wien (ID = 127977) Radio
Trixi 2500 IC; HEA; Wien (ID = 127979) Radio Trixi 2500 IC; HEA; Wien (ID = 138102) Radio
Trixi 2500 IC; HEA; Wien (ID = 208181) Radio Trixi 2500 IC; HEA; Wien (ID = 208182) Radio

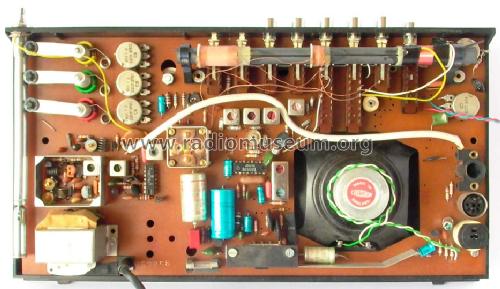

Trixi 2500 IC; HEA; Wien (ID = 208183) Radio Trixi 2500 IC; HEA; Wien (ID = 208184) Radio

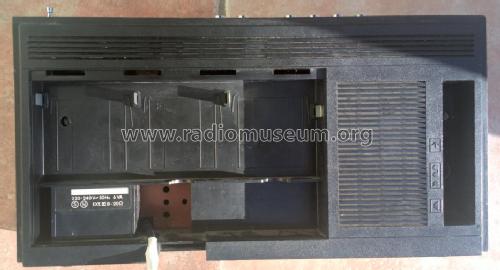

Trixi 2500 IC; HEA; Wien (ID = 1570991) Radio Trixi 2500 IC; HEA; Wien (ID = 1570992) Radio
Use red slider bar for more.
Trixi 2500 IC; HEA; Wien (ID = 127976) Radio
HEA; Wien: Trixi 2500 IC [Radio] ID = 127976 800x599
Select picture or schematic to display from thumbnails on the right and click for download.
For model Trixi 2500 IC, HEA; Wien

Country:  Austria
Manufacturer / Brand:  HEA; Wien
Year: 1973/1974 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: BF195 BF195 BF273 BF273 40841 BC538 BC538 TBA120 TBA570 TAA611 BB104 1N914 BZY88 Diode
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 5 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 220-240 / 3 x 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Trixi 2500 IC - HEA; Wien
Material Various materials
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 330 x 170 x 78 mm / 13 x 6.7 x 3.1 inch
Notes

3 UKW-Fixtasten.

Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from HEA; Wien
Here you find 195 models, 140 with images and 158 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
HEA; Wien: Trixi 2500 IC
Threads: 2 | Posts: 3
Hits: 1876     Replies: 1
hea: Hea 2500 IC; Trixi Schaltplan
Wolfgang Bauer
20.Jun.13
  1

Da der von mir hochgeladene Schaltplan von einer sehr schlechten Kopie stammt, sollte dieser ausgetauscht werden.

Wenn jemand den Schaltplan in besserer Qualität haben, ersuche ich um Hochladung beim Modell.

MfG. WB.

Gerhard Heigl
27.Jun.13
  2

Hallo Herr Bauer,

ich habe einen etwas besseren Schaltplan hochgeladen. Die Schaltung des Trixi 2500 IC ist ident mit der des Säntis IC (ex libris).


Hits: 1183     Replies: 0
hea: 2500 IC; Trixi
Gerhard Heigl
09.Oct.12
  1

Für Reparaturen am Skalentrieb können die Anleitungen beim HEA Trixi 2000N verwendet werden. Seillaufplan und Forumsbeitrag.


HEA; Wien: Trixi 2500 IC
