Tramp WE 100

Tramp WE 100; HGS Photo + (ID = 855489) Radio

Tramp WE 100; HGS Photo + (ID = 855492) Radio
Tramp WE 100; HGS Photo + (ID = 408719) Radio Tramp WE 100; HGS Photo + (ID = 1719888) Radio
Tramp WE 100; HGS Photo + (ID = 408721) Radio Tramp WE 100; HGS Photo + (ID = 408720) Radio
Tramp WE 100; HGS Photo + (ID = 549266) Radio Tramp WE 100; HGS Photo + (ID = 549267) Radio
Tramp WE 100; HGS Photo + (ID = 549268) Radio Tramp WE 100; HGS Photo + (ID = 576704) Radio
Tramp WE 100; HGS Photo + (ID = 576705) Radio Tramp WE 100; HGS Photo + (ID = 576706) Radio
Use red slider bar for more.
Tramp WE 100; HGS Photo + (ID = 408719) Radio
HGS Photo +: Tramp WE 100 [Radio] ID = 408719 900x625

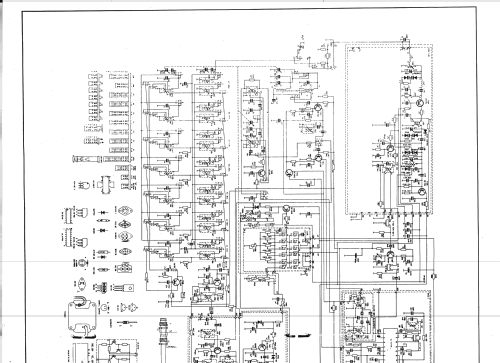

Select picture or schematic to display from thumbnails on the right and click for download.
For model Tramp WE 100, HGS Photo + Electronic Vertriebs GmbH; Münster

Country:  Germany
Manufacturer / Brand:  HGS Photo + Electronic Vertriebs GmbH; Münster
Year: 1980 ?? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Superhet, double/triple conversion; ZF/IF 2000/465 / 10700 kHz
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 220 / 8 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Tramp WE 100 - HGS Photo + Electronic
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 420 x 270 x 120 mm / 16.5 x 10.6 x 4.7 inch
Notes

7x KW . In Polen hergestellt. Ähnlich Julia Stereo.

Radio receiver Tramp WE-100 (world receiver) made in Poland by Eltra (Unitra Eltra) factory in Bydgoszcz city. It was mono-version of receiver Julia-stereo (see in RMorg). Eltra was making the "Julia-stereo" in 80's - for polish market in stereo-version only. Probably the model Tramp was exported only to Germany (maybe to France and Austria too). "Julia-stereo" was the best and the biggest polish portable receiver.

For the SW ranges, the receiver acts as a double conversion unit where 2 MHz is the 1st IF.

Net weight (2.2 lb = 1 kg) 6 kg / 13 lb 3.5 oz (13.216 lb)
Collectors' prices
Source of data - - Data from my own collection

Model page created by Peter Böhm. See "Data change" for further contributors.



All listed radios etc. from HGS Photo + Electronic Vertriebs GmbH; Münster
Here you find 24 models, 24 with images and 3 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
HGS Photo +: Tramp WE 100
Threads: 1 | Posts: 3
Hits: 2144     Replies: 2
hgs: WE 100; Tramp
Michael Gasperschitz
22.Sep.12
  1

Suche eine Serviceanleitung in Englisch oder Deutsch bzw. Hinweise zu dem häufigen Fehler: UNEMPFINDLICH bei FM/UKW und /oder eine Anleitung zur Demontage des Chassis aus dem Gehäuse.

Dankeschön für alle Hilfe !

Michael Seiffert
23.Sep.12
  2

Hallo Herr Gasperschitz,

der beschriebene Fehler sieht mir ganz nach einem defekten 10,7 MHz Piezofilter aus. Überbrücken Sie doch die beiden entsprechenden Filter probeweise mal mit 10nF. Stellt sich dann wieder ein ordentlicher Empfang ein, haben Sie den Fehler gefunden. Ich habe in den vergangenen Jahren schon oft solche defekten Filter in aller Art Geräte aus der Zeit wechseln müssen. Der Test ist schnell gemacht und lohnt sich deshalb auf jeden Fall, ehe größere Messtechnik aufgefahren wird.

M.S.

Michael Gasperschitz
01.Dec.12
  3

Hallo Herr Seiffert,

Vielen Dank für den Tipp !

Hab den Fehler schon gefunden, ein Lötbatzen war über zwei Anschlüsse des Eingangstransistors und hat diesen lahmgelegt. Herzlichen Dank auch an "Repairman" der diesen Schrott als generalüberholt über Ebay verkauft hat.

Was mir bei diesem Gerät neben eine Kurzschluss, der immer dann entsteht wenn die TB Taste wieder ausgelöst wird Gedanken macht ist:

Kann mir jemand von euch einen Tipp geben wie ich die AFC wieder auf den Rechten Weg bringen kann ?? Das Gerät läuft an sich gut, nur zieht die AFC den UKW Teil vom Maximum oder Mitte total weg. Villeicht gibt es eine Möglichkeit dies an der PPW1 Platte einzstellen. Aber wo ?

Liebe Grüße und herzlichen Dank

Michael
