P3281U Ch= 421U

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Hoffman Radio Corp.; Los Angeles, CA

• Anno
• 1957 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 316912

• Immagini

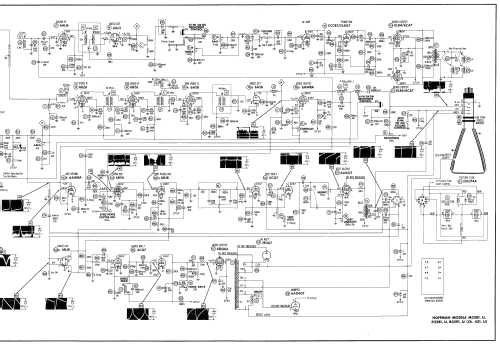

• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 22

• Valvole
• 6AF4A 6BN4 6CG8 6BZ6 6BZ6 6AS8 6AW8A 6AU6 6AL5 ECC83 EL84 EL84 6BY6 6BJ8 6CG7 6W6GT 6CG7 6DQ6A 6AX4GT 1B3GT 5V3 21ACP4A

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• 3 altoparlanti

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: P3281U Ch= 421U - Hoffman Radio Corp.; Los

• Forma
• Console, con gambe d'appoggio basse (< 50%).

• Annotazioni

• Hofmann model P3281U is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis 421U, VHF-UHF tuner 712002 and picture tube 21ACP4A.



• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Set 378 Folder 3 dated 11-57)

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 980 modelli, di cui 219 con immagini e 946 con schemi.
