Isabelle WL399T /03 /04

• Country
• Austria

• Manufacturer / Brand
• Horny (Hornyphon); Wien

• Year
• 1959/1960

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 8906

• • Brand: Hornyphon

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 7

• Semiconductors
• OC44 OC45 OC45 OC71 OC71 OC72 OC72 OA85 OA79

• Main principle
• Superheterodyne (common); ZF/IF 460 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast only (MW).

• Power type and voltage

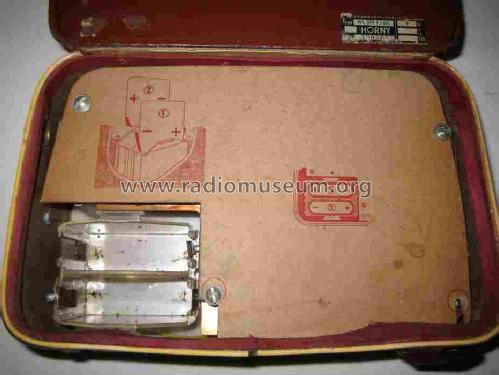

• Dry Batteries / 2 × 4,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11 cm = 4.3 inch

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Isabelle WL399T [/03 /04] - Horny Hornyphon; Wien

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 235 x 160 x 95 mm / 9.3 x 6.3 x 3.7 inch

• Notes

• Technisch ident mit dem Parallelgerät von Philips L3A92T. Gleiches Chassis mit eigenständigem Gehäusedesign, vertrieben unter HORNYPHON. Lieferbar in zwei Farbkombinationen.

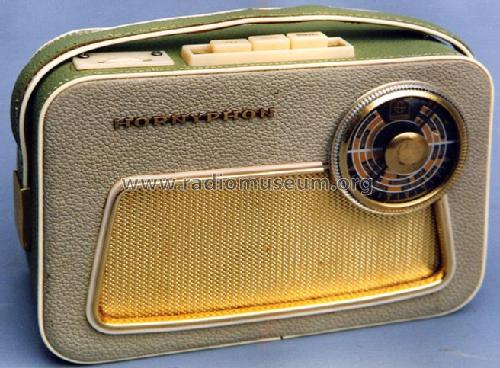

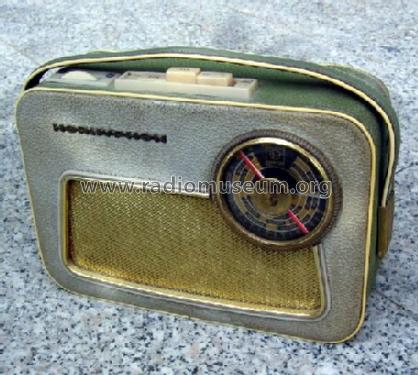

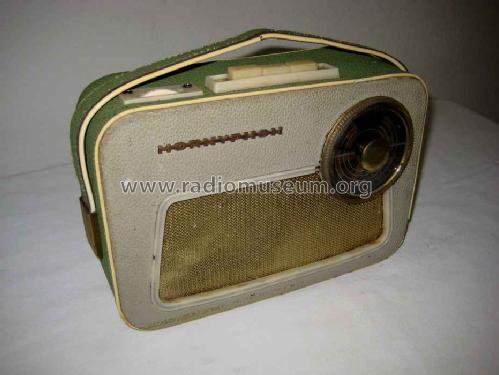

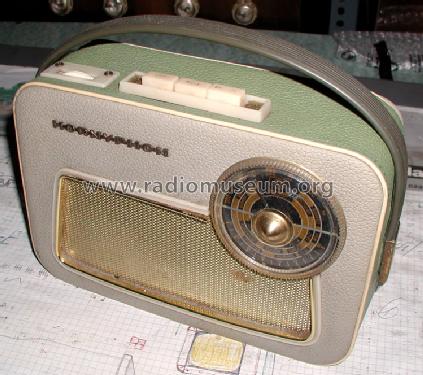

  Isabelle, WL399T/03, Gehäusefarbe Grau/Grün
  Isabelle, WL399T/04, Gehäusefarbe Rot/Grün
  Bereits ein Jahr (1960) später im Zuge der jährlichen Modellpflege von Isabelle, WL390T/00 abgelöst.

  Weiterführende Informationen zu diesem Modell sowie der ganzen Modellreihe in diesem Forumsbeitrag.

• Net weight (2.2 lb = 1 kg)
• 1.7 kg / 3 lb 11.9 oz (3.744 lb)

• Price in first year of sale
• 1,375.00 öS

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (1)
• -- Original-techn. papers.
