Prinz 38GW E433

Prinz 38GW E433; Horny Hornyphon; (ID = 315566) Radio

Prinz 38GW E433; Horny Hornyphon; (ID = 9593) Radio

Prinz 38GW E433; Horny Hornyphon; (ID = 1726752) Radio
Prinz 38GW E433; Horny Hornyphon; (ID = 373464) Radio Prinz 38GW E433; Horny Hornyphon; (ID = 373465) Radio
Prinz 38GW E433; Horny Hornyphon; (ID = 1961325) Radio Prinz 38GW E433; Horny Hornyphon; (ID = 1961326) Radio
Prinz 38GW E433; Horny Hornyphon; (ID = 1961327) Radio Prinz 38GW E433; Horny Hornyphon; (ID = 1961328) Radio
Prinz 38GW E433; Horny Hornyphon; (ID = 1961329) Radio Prinz 38GW E433; Horny Hornyphon; (ID = 1961330) Radio
Prinz 38GW E433; Horny Hornyphon; (ID = 1961331) Radio Prinz 38GW E433; Horny Hornyphon; (ID = 1961332) Radio
Use red slider bar for more.
Prinz 38GW E433; Horny Hornyphon; (ID = 373464) Radio
Horny Hornyphon;: Prinz 38GW E433 [Radio] ID = 373464 573x428
Select picture or schematic to display from thumbnails on the right and click for download.
For model Prinz 38GW E433, Horny (Hornyphon); Wien

Country:  Austria
Manufacturer / Brand:  Horny (Hornyphon); Wien
Brand

Hornyphon
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner

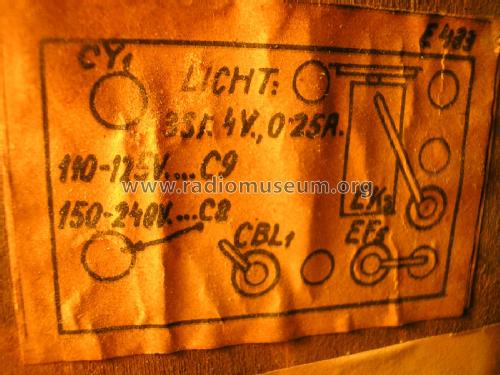

Valves / Tubes 4: EK2 EF5 CBL1 CY1 C8 or C9
Main principle Super-Heterodyne (Super in general); ZF/IF 128 kHz
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-240 Volt
Loudspeaker Permanent or electro-dynamic (moving coil), system not known yet.
Power out
from Radiomuseum.org Model: Prinz 38GW E433 - Horny Hornyphon; Wien
Material Wooden case
Shape Tablemodel, low profile (big size).
Price in first year of sale 256.00 RM
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Horny (Hornyphon); Wien
Here you find 865 models, 772 with images and 578 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Horny Hornyphon;: Prinz 38GW E433
Threads: 1 | Posts: 2
Hits: 1673     Replies: 1
hornyphon: E433; Prinz 38GW
Mark Hippenstiel
27.Aug.11
  1

Die Bilder von Zlatan Mumlek (ID = 1017126, ID = 1017128 und ID = 1017129) sind hier vermutlich falsch - ich kann keine Ballaströhre erkennen.

Gruss
Mark Hippenstiel

Wolfgang Bauer
28.Aug.11
  2

Hallo Mark,

da hast Du recht.
Ich habe die Bilder zum richtigen Modell verschoben ==> Prinz 38W

Außerdem ist das Modell von Herrn Mumlek stark verbastelt.

MfG. WB.


Horny Hornyphon;: Prinz 38GW E433
End of forum contributions about this model
