Prinz 40W II(2) W 135A-II(2)
Horny (Hornyphon); Wien
- Country
- Austria
- Manufacturer / Brand
- Horny (Hornyphon); Wien
- Year
- 1940/1941
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 8786
-
- Brand: Hornyphon
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- Superheterodyne (common); ZF/IF 128 kHz
- Tuned circuits
- 7 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110-240 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Wooden case
- from Radiomuseum.org

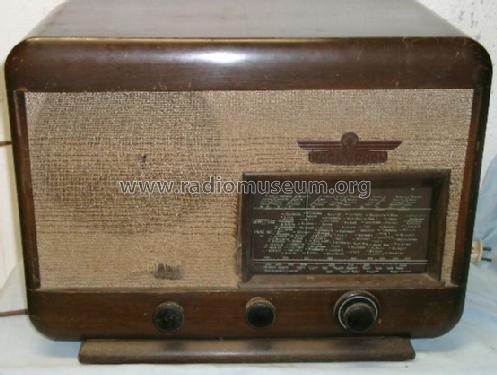

- Model: Prinz 40W IIW 135A-II - Horny Hornyphon; Wien
- Shape
- Tablemodel, low profile (big size).
- Notes
-
Lt. Schenk ist die ZF = 468 / 473 kHz.
Parallelgerät zum Zerdik Super 44 II(2) W
- External source of data
- E. Erb 3-907007-36-0
- Source of data
- Radiokatalog Band 2, Ernst Erb
- Circuit diagram reference
- Lange+Schenk+FS-Röhrenbestückung
- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 875 models, 783 with images and 585 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Horny (Hornyphon); Wien
Collections
The model Prinz 40W II(2) is part of the collections of the following members.
Forum contributions about this model: Horny Hornyphon;: Prinz 40W IIW 135A-II
Threads: 1 | Posts: 3
Eine Frage an die Fachleute:
Ich suche gerade den Unterschied zwischen dem Prinz40W und dem Prinz40 II.

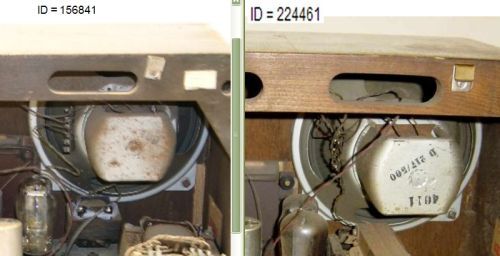

Da finde ich laut Schaltpläne auf keine Erregerspule (beide) oder aber mit Erregerspule (beide) laut Bildern.
Da finde ich laut Schaltpläne auf keine Erregerspule (beide) oder aber mit Erregerspule (beide) laut Bildern.
Wenn zwei Geräte den gleichen Schaltplan haben und auch das Lautsprecherfoto nur farbliche, gestempelte Unterschiede zeigt, ist es dann möglich, das einer einen
- Lautsprecher: Dynamischer LS, mit Erregerspule
und der andere
- Lautsprecher: Dynamischer LS, keine Erregerspule (permanentdynamisch) hat?
oder kann die Erregerspule (DC-Versorgung?) im Schaltplan, so wie die Heizungen, an anderer Stelle gezeichnet sein?
- Lautsprecher: Dynamischer LS, mit Erregerspule
und der andere
- Lautsprecher: Dynamischer LS, keine Erregerspule (permanentdynamisch) hat?
oder kann die Erregerspule (DC-Versorgung?) im Schaltplan, so wie die Heizungen, an anderer Stelle gezeichnet sein?
Vielen Dank, mfG Willi Ribbe
Willi Ribbe, 04.Jan.08
