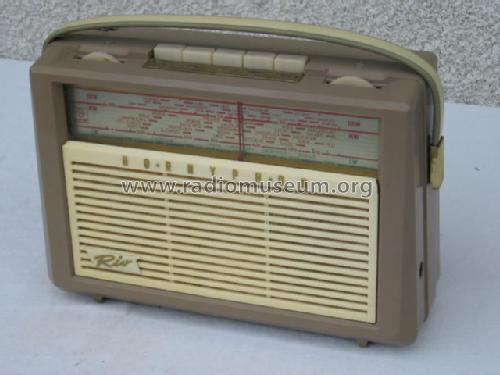

Rio WL400T /00G /00D

Horny (Hornyphon); Wien

  • Year
  • 1961
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 30969
    • Brand: Hornyphon

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 460/6750 kHz
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Dry Batteries / 2 x 4,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Rio WL400T [/00G /00D] - Horny Hornyphon; Wien
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 260 x 170 x 90 mm / 10.2 x 6.7 x 3.5 inch
  • Net weight (2.2 lb = 1 kg)
  • 1.8 kg / 3 lb 15.4 oz (3.965 lb)
  • Price in first year of sale
  • 1,595.00 öS
  • Source of data
  • -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Gerhard Heigl. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Horny Hornyphon;: Rio WL400T

Threads: 1 | Posts: 1

Das Radio ist stumm, nichts zu hören, nicht einmal ein Rauschen. Stromaufnahme am Anfang sehr hoch, sie fällt aber fast augenblicklich auf etwa 30-40mA herab. Das Radio oszilliert nicht. OC171 und OC170, die Transistoren 1-4, neigen zu Zinnfasern. Also beherzt den weissen Anschluss abgezwickt: das Radio oszilliert, Stromaufnahme geringer, etwa 20mA. Was fehlt dem Verstärker aber? – Ihm fehlt der Lautsprecher, denn der originale Miniwatt AD3414 P.Z. ist kaputt. Eine Reparatur gelingt mir fast, gelingt aber zum Schluss doch nicht. Austausch. Nun gehen Lang- und Mittelwelle. UKW ist da, aber schwach. Beim Zusammenbau fällt mein Blick auf den Deckel mit der Antenne. Es fehlt die Seele des Koaxialkabels, sie ist unfindbar abgerissen. Eine neue Verbindung gemacht, und jetzt ist auch UKW voll da, so gut, wie man es von einem Gerät aus dem Jahr 1961 nur erwarten kann.

Eine kleine extra Freude bringt mir die Skala, die auf UKW ebenfalls Sendernamen trägt, recht ungewöhnlich fúr mich.

Bruce Cohen, 08.Sep.21
