IC-402

Icom, Inoue Communication Equipment Corp.; Osaka

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1978–1982
  • Kategorie
  • Amateur TRX: Sender & Empfänger (und Sendeempfänger)
  • Radiomuseum.org ID
  • 72048
    • anderer Name: INOUE COMM. E. CORP

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 43
  • Halbleiter
  • Hauptprinzip
  • Sende-Empfänger; ZF/IF 57600/1070 kHz
  • Wellenbereiche
  • Wellen in den Bemerkungen.
  • Betriebsart / Volt
  • Batterien / Niedervolt Stromversorgung (power jack) / C: 9 × 1.5 / 13.8 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 5 cm = 2 inch
  • Belastbarkeit / Leistung
  • 1 W (Qualität unbekannt)
  • Material
  • Metallausführung
  • von Radiomuseum.org
  • Modell: IC-402 - Icom, Inoue Communication
  • Form
  • Reisegerät > 20 cm (netzunabhängig betreibbar)
  • Abmessungen (BHT)
  • 61 x 183 x 162 mm / 2.4 x 7.2 x 6.4 inch
  • Bemerkung

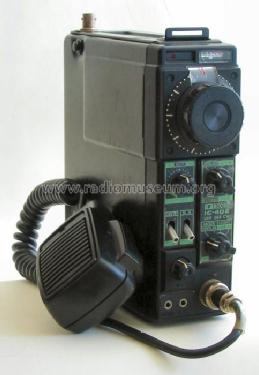

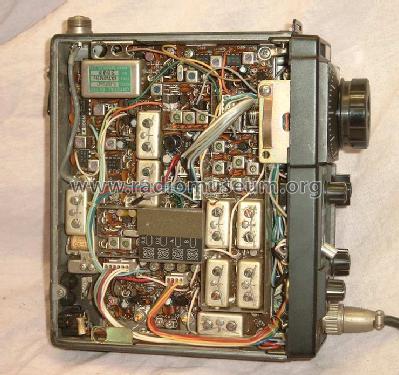

  • ICOM Transceiver IC-402.
    Tragbares 70-cm- Sendeempfangsgerät, 432-435 MHz in vier Bereichen á 200 kHz; 1. ZF = 57600-57800 kHz; Betriebsarten: SSB, CW; Pout 3 W.
    Optionaler Akkusatz IC-B20 und 220-V-Netzteil IC-3PS, das auch zur Aufnahme der 10-W-Endstufe IC-30L vorgesehen ist, als Zubehör.
  • Nettogewicht
  • 2 kg / 4 lb 6.5 oz (4.405 lb)
  • Originalpreis
  • 875.00 DM
  • Datenherkunft
  • -- Original-techn. papers.
  • Literaturnachweis
  • RICOFUNK-Katalog 1980
  • Autor
  • Modellseite von einem Mitglied aus D angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Icom, Inoue: IC-402

Threads: 1 | Posts: 1

In der Anlage finden Sie die von John Martin Fournier (­12. Januar 1940 - 2. August 1991), DC0HW/G8LRH, ausgearbeitete Umbauanleitung. Sie wurde zuerst in DUBUS 3/1983 veröffentlicht und ist vielfach erprobt. Schwerpunkt des Umbaus ist die Reduzierung des ZF-Rauschpegels bei gleichzeitiger Verbesserung der Impedanzanpassung der ZF-Verstärker-IS SL1610, so wie auch in den Datenblättern der Fa. Plessey vorgegeben. Der Umbau ist für seriöses Kleinstsignal-DX sehr zu empfehlen. Alles weitere entnehmen Sie bitte seinem Text.

Übrigens war OM John mein väterlicher Amateurfunk-Freund und Quell nie versiegender Inspiration, nicht nur hinsichtlich VHF/UHF-Amateurfunk. Es war immer ein spannendes Erlebnis, ihn im seinem Shack zu besuchen und gemeinsam zu fachsimpeln. Er war ein wahrer Elmer. Noch heute zehre ich von seinem mir als Jugendlichem vermittelten Wissen und seiner Kompetenz. Es ist sehr bedauerlich, daß er so früh von uns gehen mußte.

Anlagen

Eilert Menke, 29.May.25
