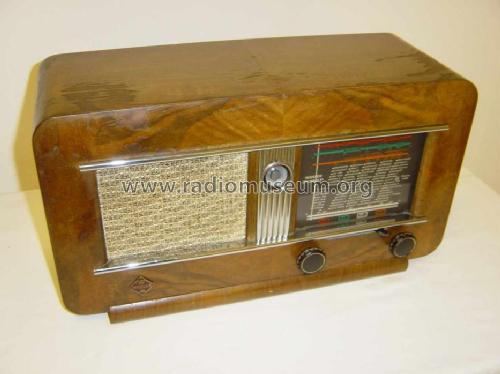

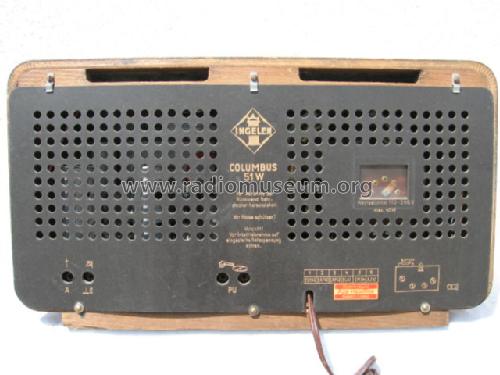

Columbus 51W

Columbus 51W; Ingelen, (ID = 1666444) Radio

Columbus 51W; Ingelen, (ID = 504743) Radio

Columbus 51W; Ingelen, (ID = 504744) Radio

Columbus 51W; Ingelen, (ID = 1295502) Radio
Columbus 51W; Ingelen, (ID = 2022055) Radio Columbus 51W; Ingelen, (ID = 99082) Radio
Columbus 51W; Ingelen, (ID = 226910) Radio Columbus 51W; Ingelen, (ID = 99083) Radio
Columbus 51W; Ingelen, (ID = 97045) Radio Columbus 51W; Ingelen, (ID = 112199) Radio
Columbus 51W; Ingelen, (ID = 226911) Radio Columbus 51W; Ingelen, (ID = 227833) Radio
Columbus 51W; Ingelen, (ID = 233942) Radio Columbus 51W; Ingelen, (ID = 233943) Radio
Use red slider bar for more.
Columbus 51W; Ingelen, (ID = 2022055) Radio
Ingelen,: Columbus 51W [Radio] ID = 2022055 1400x778
Select picture or schematic to display from thumbnails on the right and click for download.
For model Columbus 51W, Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien

Country:  Austria
Manufacturer / Brand:  Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Brand

Elektrot.Fabrik Ludwig Neumann
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH42 EAF42 EAF42 EL41 EM34 AZ41
Main principle Super-Heterodyne (Super in general); ZF/IF 451 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 15 cm = 5.9 inch
Power out
from Radiomuseum.org Model: Columbus 51W - Ingelen, Elektrotechnische
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 435 x 240 x 180 mm / 17.1 x 9.4 x 7.1 inch
Notes Im Schaltplan von Lange sind die Elektroden der Röhren falsch nummeriert.
Net weight (2.2 lb = 1 kg) 6.1 kg / 13 lb 7 oz (13.436 lb)
Price in first year of sale 1'545.00 ATS
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange-Nowisch


All listed radios etc. from Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Here you find 437 models, 383 with images and 317 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Ingelen,: Columbus 51W
Threads: 3 | Posts: 3
Hits: 1100     Replies: 0
ingelen: Verwendung als NF - Verstärker
Ottmar Lauth
07.Mar.16
  1

Das Gerät kann auch als NF - Verstärker, z.B. für Plattenspieler oder externe  UKW - Tuner, verwendet werden.

Die Umschaltung geschieht jedoch nicht über den Wellenschalter, sondern man muß den Zeiger ganz nach rechts drehen, wie auch auf der Skala angedeutet ist ( " Phono  UKW " ).


Hits: 1326     Replies: 0
ingelen: Ingelen:51W; Columbus
Ingo Kauf
06.Oct.08
  1



Reparaturbericht:

Gerät wurde vor 2 Jahren in Braunau am Inn gekauft. Ausgangszustand war; Kein Ton, Magisches Auge schwach. Nach erster Inneninspektion wurde eine UL41 im Gerät entdeckt. Diese tauschte ich gegen eine EL41 aus. Gerät wies nach dem Einschalten erhebliche Brummprobleme auf. Netzelko wurde ausgeräumt und neue Elektrolytkondensatoren wurden in den Becher eingebracht. Alle Papierkondensatoren wurden geprüft. Da die Werte extrem von den auf den Hüllen angegebenen Werten abwichen, wurden auch diese ersetzt. Die gemessenen Spannungen waren lt. Schaltplan in Ordnung. Das Lautstärkepoti krachte sehr sehr stark und wurde im Ultraschallreiniger gereinigt. Die EM34 wollte ich gegen eine 6e5s tauschen da ich keinen Ersatz hatte. Also verdrahtete ich den Sockel nach Plan um und hielt mich an die Pinnummern im Schaltplan. Die Sockelschaltungen ließ ich dabei außer acht da die Pinnummern im Lange Schaltplan vorgegeben waren. Nach dem Einschalten verabschiedete sich diese Röhre und ich konnte mir nicht erklären weshalb das so war. Nach näherer Betrachtung der Sockelschaltbilder stellte ich fest, dass diese nicht Normgerecht waren. Nach einigen Tagen hatte ich dann aber durch Zufall Glück beim Abfallwirtschaftshof. Ich fand das Chassis eines Kapsch Radio an dem noch eine EM34 hing. Diese testete ich dann zu Hause auf meinem selbstgebauten tragbaren Tester für Magische Augen. Die Leuchtkraft war ausgesprochen gut. Also habe ich diese nach meinen neuen Erkenntnissen in das Gerät eingebaut. Mittlerweile spielt das Radio wieder ausgezeichnet. Ich habe es meiner Mutter zum Geburtstag vermacht, die sich sehr darüber gefreut hat.

Hits: 1632     Replies: 0
ingelen: 51W; Columbus
Franz Ölzant
27.Sep.07
  1 Reparaturbericht: LS tönt extrem leise, mag. Auge zeigt Sender an.
Messungen: Anodenspannung am Elko mit 270Verhöht, an Anode der Endpentode nur minimale Negativspannung,
am Schirmgitter jedoch volle Anodenspannung. Folglich war die Primärseite des Ausgangstrafos defekt. Austausch war erfolgreich.
ACHTUNG-VORSICHT: Beim Versuch, das Skalenglas zu reinigen, habe ich mit einem feuchten Lappen die weißen Aufdrucke verwischt!!!

Ingelen,: Columbus 51W
End of forum contributions about this model
