• Year
  • 1938/1939
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 9066
    • Brand: Elektrot.Fabrik Ludwig Neumann

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superheterodyne (common); ZF/IF 128,5 kHz
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and more than two Short Wave bands.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Wooden case
  • from Radiomuseum.org

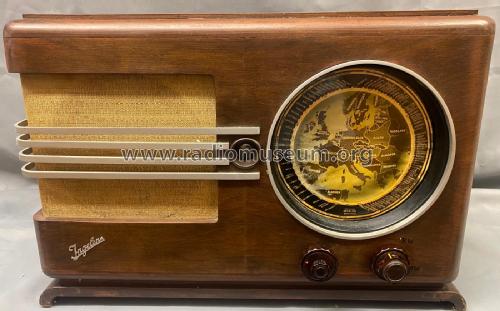

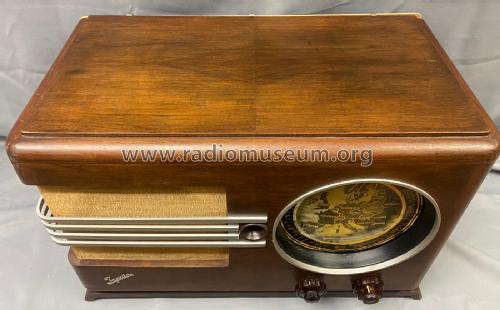

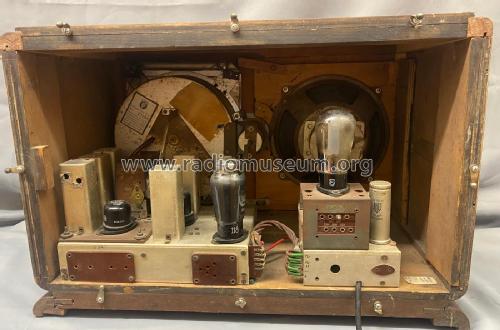

  • Model: Geographic 539W - Ingelen, Elektrotechnische
  • Shape
  • Tablemodel, low profile (big size).
  • Notes
  • Geographic
  • External source of data
  • E. Erb 3-907007-36-0

 Collections | Museums | Literature

Collections

The model Geographic is part of the collections of the following members.

 Forum

Forum contributions about this model: Ingelen,: Geographic 539W

Threads: 1 | Posts: 1



Reparatur Ingelem Geogrvics Scala



Folgendes Problem:

 der Antrieb der Abstimmung ist total blockiert, die Federscheibenkupplung

dreht durch.

Nach gründlicher Untersuchung stand fest der Drehkondensator war frei und das Problem liegt in der Blechgehäuse der Scala.

Nach intensiver Suche im Netz konnte ich auch leider keine brauchbaren Informantinnen über die Funktion der Scala finden.

Hier nun die fertige Anleitung zum Ausbau der Scala

Die Drei Halteklammern der Scala entfernen, Schrauben komplett herausdrehen Klammern aushängen.

Bei der einen Klammer kann es sein das die Kabel der Beleuchtung drunter liegen,

einfach seitlich rausschieben.

Nun ab besten das Chassis aufstellen das die Scala nach oben zeigt und mit geeignetem Gegenstand abstützen (bleibt auch ohne stehen)

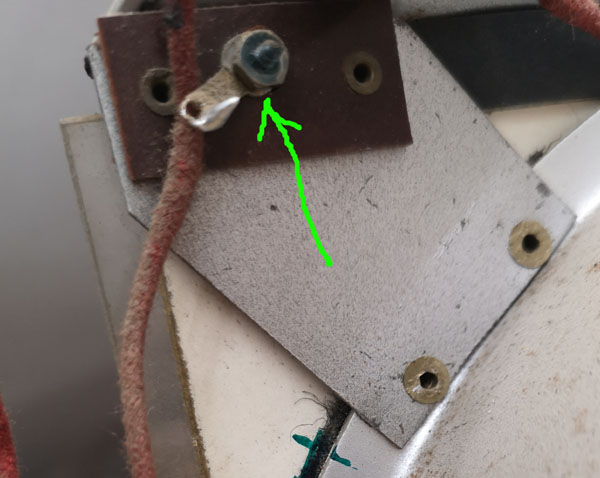

Jetzt die 4 Schrauben der Scalenbeleuchtung lösen aber nicht komplett abschrauben,

Mutter auf dem Gewinde lassen!

Wer sie dennoch komplett abmachen möchte, auf die drei Perdinax U-Scheiben achten!

Jetzt kann man die beiden Scalenbeleuchtungs Röhrchen zurückziehen und nach hinten wegklappen so dass die Scheibe inklusiv Scala freigegeben ist und herausgenommen werden kann.

Aber Vorsicht, die Glanzpapier Scala könnte (wie bei mir) etwas mit der Scheibe verklebt sein,

deshalb am besten beides zusammen rausheben und daran denken dass die Lichtleiterdose auch mit der Scala verklebt ist.

Das Zahnradgetriebe dient dazu die Zeigeranzeige 360Grad an den Drehkondensator 180Grad anzupassen, der Antrieb des Drehkondensators erfolgt über Federscheibenkupplung.

Auf der Achse hinter dem Zeigerarm befinden sich die vier Spulen Feder Verbindungen die

zur Stromversorgung der Zeiger Lampen dienen



Jetzt wieder zurück zum Problem der Blockade, welches nach dem Ausbau der Scala inklusive Lichtleiterdose beseitigt war.

Bei der Begutachtung des Zeigers fielen deutliche Kratzspuren an der Zeigerlampe auf

Bei Betrachtung der Llichtleiterdose fiel auf das diverse Glasstäbchen ziemlich weit rausstanden was solche Blockaden verursachen kann

Um solche zukünftige Blockaden zu vermeiden habe ich mit Drehmel und Diamantfräser die Glasstäbchen „Gestutzt“ um Zukünftige Blockaden zu verhindern.

Nun ein Blick in die Dose

Bei genauerer Begutachtung stellte ich fest das ein Lichtleiter nicht korrekt montiert war, als ich diesen wieder in seine Position brache machte es leise „Knacks“ und die Klebestelle am Rand war auch lose (sehr empfindlich diese Geschichte), nachdem das Stäbchen korrekt justiert war fixierte ich dies mit Sekundenkleber.

Des Weiteren viel auf das der Deckel  eine Wölbung nach innen zeigte welches zum rausspringen aus dem Zentrierdorn führen kann

Diesen Mechanisch so bearbeitet das er grade war und Spannung nach Außen aufgebaut hatte.

Beim Reinigen der der Dose / Lichtleiterenden  bemerkte ich das bei vielen der Schellackkleber durchgelaufen war und die Enden bedeckte, also Arbeitsleuchte auf die Scala gerichtet und jedes trübe Ende vorsichtig mit Skalpell freigekratzt.

Anders herum die gegen Kontrolle der Enden auf der Scala

Auf dem Zentrierdorn befand sich eine Perdedinax Unterlegescheibe die zerbröselte,

diese ersetzt durch 1mm Messingscheibe.

Nun der erste Test, Scala wieder eingesetzt, unbedingt darauf achten das die Dose im Zentrierdorn einrastet. Die Glasscheibe nur provisorisch aufgelegt.

Beim Durchdrehen der Scala hackte zwar nichts mehr aber es war stelleweise immer noch ein leichtes Kratzen zu hören.

Nach einigem Suchen stellte ich fest das der Zeigerarm etwas schief stand auf seiner Lagerung am hinteren Blech des Scalengehäuses.

Diesen gerichtet und alles war wieder Perfekt.

Vermutlich wurde bei einem Lampenwechsel durch die hintere Serviceluke beim einstecken der Fassung zu viel Druck ausgeübt und die Lagerung dadurch verbogen.

Der Lampenwechsel gestaltet sich sehr einfach, indem man die zwei Rendelschrauben löst

und die Kontaktplatte nach unten schiebt.

Nun kommt der Zusammenbau

Scala einsetzen, Glasscheibe auflegen und zentrieren, als Montagehilfe der Beleuchtungröhrchen

habe ich zwei dünne Stahllineare zur Hilfe genommen.

Nun die drei Halteklammern der Glasscheibe montieren und Gefühlvoll (leicht) festziehen.

Falls die Klammern Verschraubung etwas schwergängig ist einfach die Löcher der Halterung von 3 auf 4mm aufbohren, dann „flutscht“ es.

Dabei immer mal wieder kontrollieren dass der Zeiger störungsfrei läuft!

                                                Das war es schon

anbei noch drei Fotos der Scala in Lang, Mittel und Kurzwellen Bereich









Axel Paap, 11.Mar.22
