For model Geographic U - Super 438WG, Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien:
Ingelen Geographic US 438WG

Country:  Austria
Manufacturer / Brand:  Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Brand

Elektrot.Fabrik Ludwig Neumann
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: EK2 EF5 EBC3 EL3 AZ1
Main principle Super-Heterodyne (Super in general); ZF/IF 128 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Geographic U - Super 438WG - Ingelen, Elektrotechnische
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 555 x 378 x 300 mm / 21.9 x 14.9 x 11.8 inch
Notes Ingelen U-Super 438WG Geographic;

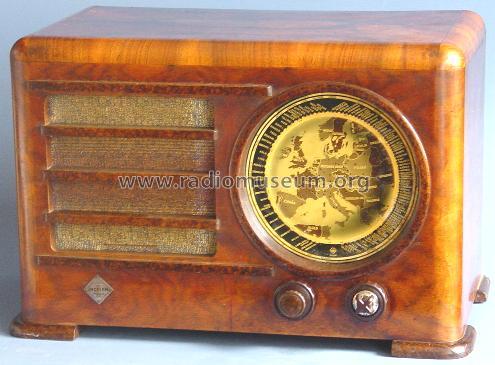

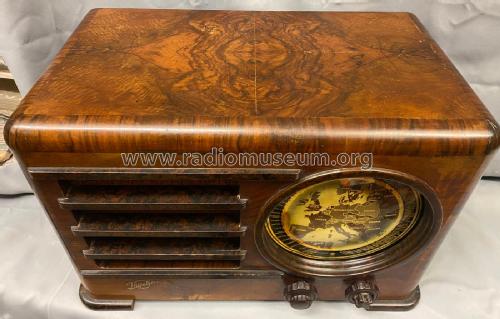

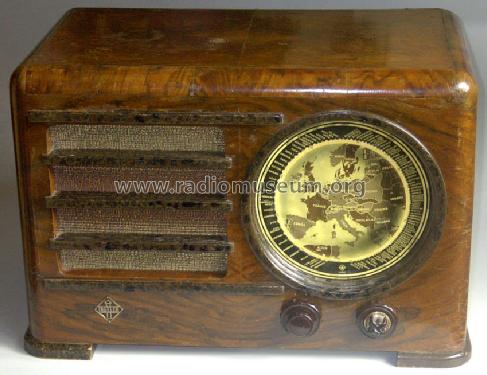

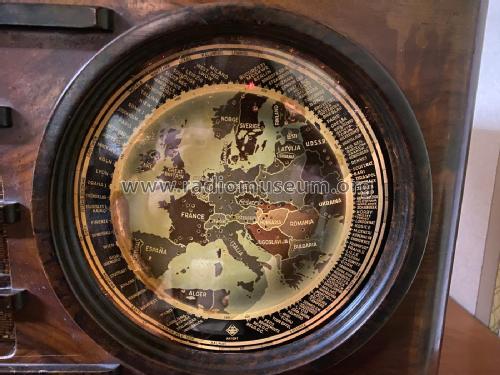

Leuchtpunkteskala für die direkte Anzeige von 120 Europa Rundfunkstationsnamen.
Tonblende.
Sparschaltung durch Anodenspannungsreduzierung für 34 W anstatt 48 W Leistungsaufnahme (auch 32/55 W bekannt).
Phono Eingang. Buchse für externen Lautsprecher (interner wahlweise abschaltbar).
Price in first year of sale 238.00 RM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Here you find 436 models, 381 with images and 314 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Ingelen,: Geographic U - Super 438WG
Threads: 2 | Posts: 7
Hits: 2210     Replies: 4
ingelen: U - Super 438WG; Geographic
Gerhard Schick
02.Jun.12
  1

Guten Tag!

Ich besitze einen unberührten Geographic U-Super 438WG. Dieser sieht jedoch anders aus als jene, welche ich unter dieser Bezeichnung im RmOrg gefunden habe (gleicht eher einem 538WG und hat auch 6 Röhren, Österreich und Deutschland noch getrennt abgebildet).

Weiß hier jemand vielleicht mehr?







Wolfgang Bauer
02.Jun.12
  2


Von vorne sieht er wie der Geographic US538W aus.

Ich vermute, dass Sie ein falsches Typenschild auf der Rückwand haben.

MfG. WB.

Gerhard Schick
05.Jun.12
  3

Herr Bauer, besten Dank für die rasche Antwort.

Das Gerät ist (wie gesagt) meines Erachtens unberührt und unbeschädigt (ich habe es bis jetzt auch nicht gereinigt). Die Rückwand stammt von diesem Gerät.

Wenn es tatsächlich ein US538W ist, hätte wohl Ingelen selbst ein falsches Typenschild angebracht. Kann das sein?

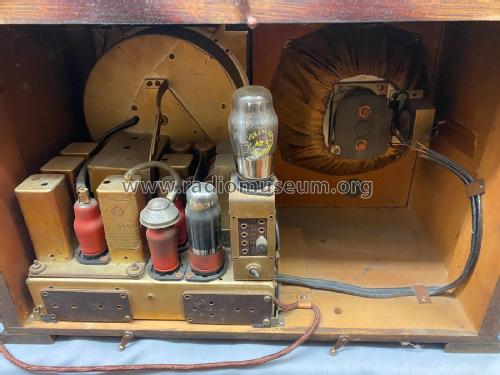

Im Anschluss noch weitere Fotos von innen und hinten.















Wolfgang Bauer
05.Jun.12
  4


Errare humanum est (Irren ist menschlich).
Das wird bei Ingelen verwechselt worden sein, denn die Röhrenliste stimmt ja.

MfG. WB.

Gerhard Schick
06.Jun.12
  5

Danke Herr Bauer!

Ich habe inzwischen das Gerät innen am Boden grob gereinigt und neben der Bezeichnung 1272WG die Nummer 438 gefunden (beide mit Bleistift).

Da ist dann wohl mehr schief gegangen.



Beste Grüße,



Gerhard Schick




Hits: 2080     Replies: 1
ingelen: US438W; Geographic
Wolfgang Eckardt
25.Sep.04
  1

Hallo liebe "Geographic-Kenner",

ich habe bei meinem Gerät Widersprüche zur Darstellung im RM gefunden und würde mich freuen, wenn ein Kenner der Materie mir dazu eine Erklärung geben könnte.
1. Warum heißt das Gerät im RM "US438W". Auf dem Typenschild meines Gerätes steht  "438 WG" drauf. Die Schaltung stimmt mit der im Lange/Nowisch B.X überein (bis auf den LS.).



2. Mein Gerät hat einen p-dynamischen Lautsprecher und deshalb folgerichtig eine Siebdrossel mit einem EI48 Eisenkern. (Auf der Geräteseite habe ich eine gesamte Rückansicht hoch geladen.)



3. Was bedeutet die Kennzeichnung auf einem Bandfilter "Lizenz VÖF" ?

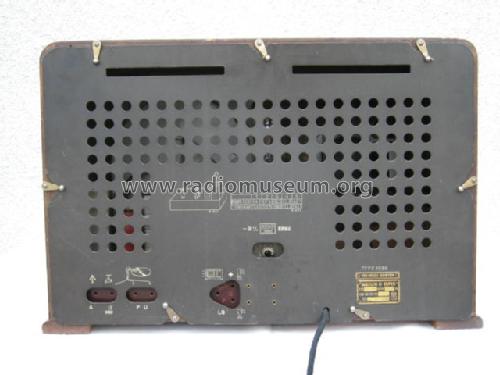

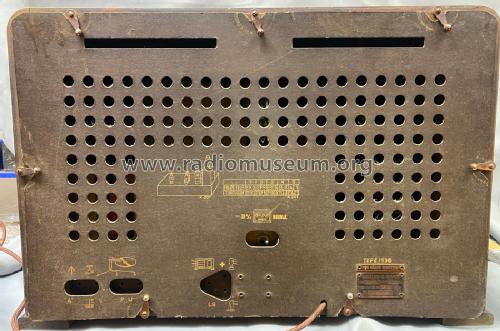

4. Auf der spärlich bedruckten Rückwand finde ich einen Stempel "Type 1938". Auf Grund der vorhandenen Skala müsste das Gerät vor dem 18. März 1938 gebaut worden sein, denn die Skala trägt noch die Grenzen von Oesterreich und der Tschechoslowakei. Das hat sich ja danach gewaltsam geändert und die Skala wurde ja verändert bei späteren Modellen.



Ich würde mich über genauere Informationen hierüber sehr freuen.
Wolfgang Eckardt


Nachtrag 19.05.2008:

Die Bedeutung des Logos "Lizenz VÖF" (siehe Punkt 3.) ist nun geklärt. Siehe hier.

W.E.

Oder hier ==> Logo
MfG. Wolfgang Bauer

Ernst Erb
25.Sep.04
  2 US ist eine Abkürzung, die in gewissen Unterlagen vor kommt. Das Modell heisst ja eigentlich "Ingelen-U-super" (U für Universal, da auch für Modelle ohne Geographic-Skala verwendet?), was aber meines Wissens praktisch nie in Prospekten etc. übernommen wurde. Auch für uns ist der Name lange genug, wenn wir (und das wollen wir) mit dem Ausdruck Geographic im Namen alle Geographics - auch die Lizenzfabrikationen - zusammenfassen wollen. Allerdings sollten wir in Klammer noch US mit Abstand setzen, damit Leute über Google auch finden können ...

Allgemein würde ich schreiben: Halten Sie sich nicht ganz fest an die Bezeichnungen, denn wie schon öfters erwähnt: Selbst beim Hersteller selbst hat man Unterlagen manchmal verschieden benannt - für das gleiche Produkt. Hier handelt es sich aber um eine Lizenzfabrikation. VEF kommt dafür nicht in Frage - aber es gab weitere Lizenznehmer - und das Thema wird sicher interessant. Jemand weiss es bestimmt!
