U3 - U3W; Ingelen, (ID = 74023) Radio
Ingelen,: U3 - U3W [Radio] ID = 74023 810x644
Select picture or schematic to display from thumbnails on the right and click for download.
For model U3 - U3W, Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien:

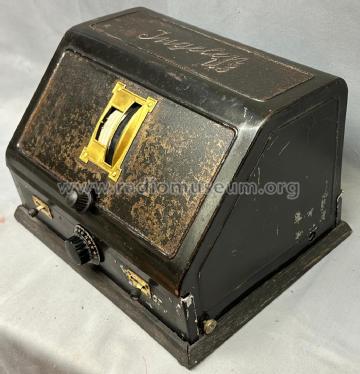

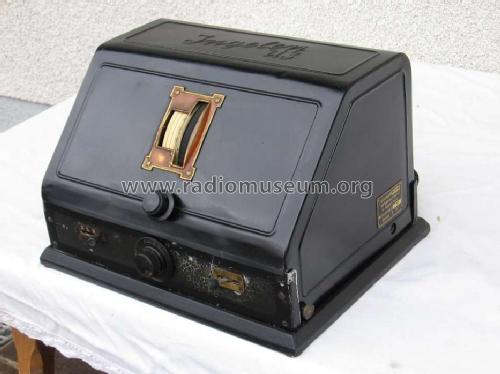

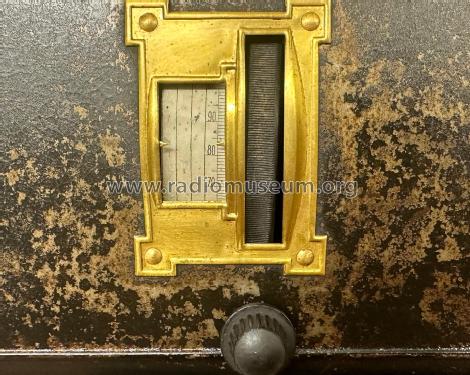

Ingelen U3W, restauriert, nicht alles original

Country:  Austria
Manufacturer / Brand:  Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Brand

Elektrot.Fabrik Ludwig Neumann
Year: 1929–1931 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: E438 E438 B405 or B443 506
schematic requested
Main principle TRF with regeneration
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: U3 - U3W - Ingelen, Elektrotechnische
Material Metal case
Shape Tablemodel, slant panel.
Dimensions (WHD) 340 x 220 x 250 mm / 13.4 x 8.7 x 9.8 inch
Notes

Pultförmig

20 - 2000 m, Wellen ohne Spulenwechsel.

Net weight (2.2 lb = 1 kg) 5.6 kg / 12 lb 5.4 oz (12.335 lb)
Price in first year of sale 350.00 ATS
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

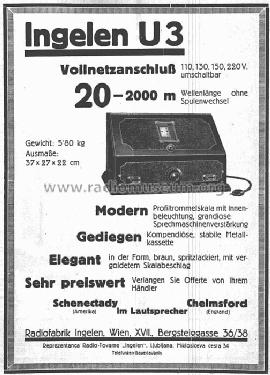

Mentioned in -- Original prospect or advert (Le Vie d'Italia, Touring Club Italiano, February 1931)
Literature/Schematics (1) RADIO-WELT, Wien (1929, Heft 43)


All listed radios etc. from Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Here you find 437 models, 383 with images and 317 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Ingelen,: U3 - U3W
Threads: 1 | Posts: 2
Hits: 1689     Replies: 1
ingelen: U3W; und U3
Ernst Erb
04.Jun.07
  1

Es gibt verschiedene Modelle "U3" bei Ingelen. Wir haben U3W und U3S anglegt.
Nun hat Ramon Gancedo vermutlich aus Chile ein Modell U3 mitgebracht.

Gibt es ein Modell, das lediglich U3 heisst?

Das Modell ähnelt dem U3W - nicht dem U3S. Ich werde Ramon bitten, ein Bild zu liefern, auch könnte uns die Röhrenbestückung weiter helfen.

Vielleicht hat aber Herr Steiner, der beide gelisteten Typen besitzt - oder ein anderer Sammler ein Schema von U3W und oder U3S und könnte das beisteuern? Oder gibt es Prospektabbildungen oder Nennungen, evtl. ach nur als U3?

Danke für eine Antwort.

Ernst Erb
04.Jun.07
  2

Ramon hat noch kein Foto geschossen, doch ein Bild angegeben, das genau seinem Gerät entspricht:

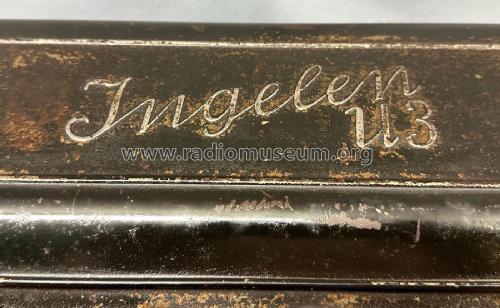

Man sieht dort keine Bezeichnung aber auf seinem Gerät heisst es oben, gut sichtbar in 2-cm-Lettern nur "3U".

Er hat das Gerät ohne Röhren erhalten, doch die Fassung für die Gleichrichterröhre nehme 4 Stiften auf. Ich werde aber noch nach der Beschaltung dieser Röhrenfassung fragen, denn das muss nicht unbedingt heissen, dass eine Zweiweg-Gleichrichterröhre vorgesehen ist.

Nachtrag - Die Antwort ist schon da:
Es handelt sich um eine Zweiweg-Gleichrichterröhre, also die gleiche wohl wie bei U3W (Philips 506 oder Telefunken RGN1054 etc.).

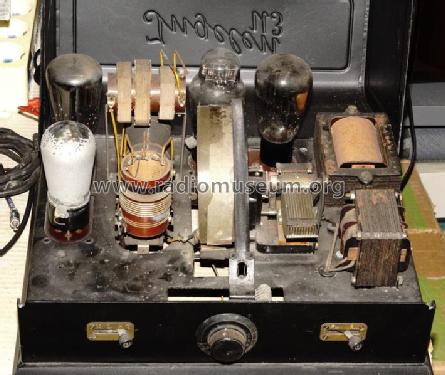

Die Rörenanordnung ist gleich wie bei U3W - eventuell auch das ganze Chassis.

Es wäre gut, wenn Herr Steiner die vorhandenen Fotos ergänzen könnte mit Detailaufnahme Modellbezeichnung - so dass man auch erkennen kann, wo sie sich befindet.  Wenn möglich auch von den mittleren Knlpfen wenn original. Die Rückansicht ist leider zu dunkel, um Details zu erkennen.
