Tiefton-Lautsprecher PSL 300/70 PSL 300/70/8

Isophon, E. Fritz & Co. GmbH.; Berlin

Data
Forum
Pictures
Collections

  • Year
  • 1974–1978
  • Category
  • Loudspeaker, headphone or earphone
  • Radiomuseum.org ID
  • 285297
    • Brand: Isophon

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 30 cm = 11.8 inch
  • Power out
  • 70 W (100 W max.)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Tiefton-Lautsprecher PSL 300/70 PSL 300/70/8 - Isophon, E. Fritz & Co. GmbH.;
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 300 x 300 x 149 mm / 11.8 x 11.8 x 5.9 inch
  • Notes

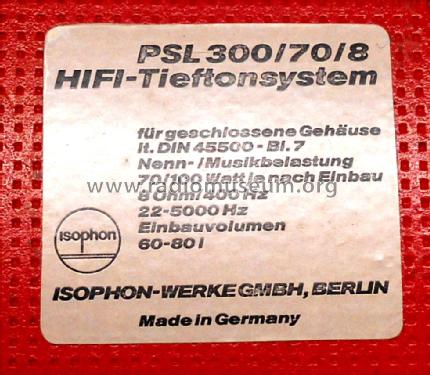

  • HiFi-Tieftöner PSL 300/70  PSL 300/70/8

    Das 1974 vorgestelle, neue Modell mit 70 Watt (Nennleistung) wird anfangs nur als 8 Ω Version PSL 300/70/8 angeboten. Ab 1975 dann auch als PSL 300/70 in 4 Ω. Die höhere Belastbarkeit zum bisherigen, und auch weiterhin angebotenem, Modell PSL 300/50 wird durch die neuen, höherbelastbaren, "PX-Spulen" erreicht. Die Weiterentwicklung des PSL 300/70 (siehe Katalog 08/1977) erhält einen deutlich stärkeren Magneten und verlässt die klassische Magnetbügelform der 70er Jahre, der Lautsprecher baut jetzt flacher durch eine flache, kreisförmige Magnet-Konstruktion.

    Das Nachfolgemodell PSL 300  mit 100W Nennbelastbarkeit wird 1979 zur Funkausstellung erstmalig vorgestellt, er ist für die Frontmontage geeignet, hat aber im Übrigen gleiche Werte für Bauhöhe, magnet. Fluss/-Induktion und Gewicht wie sein 78er Vorgänger.

    Anmerkung: bis 1978 haben die Power-Sound-Lautsprecher PSL 300 (/45/50/70) Gummisicken, im Neuheiten-Katalog 1979 wird erstmals die Verwendung von Schaumstoffsicken angekündigt.

    technische Daten mechanisch: PSL 300/70 bzw. PSL 300/70/8.
    Lautsprecher-Typ:  Tiefton Membran-Lautsprecher
    Korbabmessung:   Ø  300 mm
    Befestigungs-Lochkreis: Ø  322,5 mm
    Bauhöhe: 149 mm, ab 1977 110 mm
    Schallöffnung:  Ø 280 mm
    Magnetkern-Durchmesser:  Ø  45 mm
    Material: Stahlkorb, Membran beschichtetes Papier
    Gewicht: 3,775 kg,  ab 1977: 3,6 kg

    elektroakustisch:
    Nenn-/Musikbelastbarkeit:  70/ 100 W (geschlossene Box)
    Resonanzfrequenz:  22 Hz
    Übertragungsbereich:  22 – 5.000 Hz
    Impedanz:  8 Ω, ab 1975 auch 4 Ω
    DC-Widerstand: 2,8 / 5,4 Ω (4 bzw. 8 Ω-Version)
    magnetischer Fluss: 99.400 Maxwell entspr. 0,994 mWb,   ab 1977 122.908 Maxwell entspr.1,229 mWb
    magnetische Induktion:  8.500 Gauß entspr. 0,85 T  ab 1977: 10.500 Gauß entspr. 1,05 T

  • Net weight (2.2 lb = 1 kg)
  • 3.775 kg / 8 lb 5 oz (8.315 lb)
  • Price in first year of sale
  • 165.40 DM
  • Mentioned in
  • - - Manufacturers Literature (LuP-Archiv Berlin)
  • Literature/Schematics (1)
  • -- Original prospect or advert (Isophon Kataloge 1973 und 1977, Preislisten 1974 und 1975)
  • Author
  • Model page created by Eberhard Fuchs. See "Data change" for further contributors.
