SL55 Automatic 53310303/23
ITT Schaub-Lorenz
- Pays
- Allemagne
- Fabricant / Marque
- ITT Schaub-Lorenz
- Année
- 1969–1973
- Catégorie
- Enrégistreur et/ou reproducteur son/video
- Radiomuseum.org ID
- 82815
Sammlung
Sammlung
Sammlung
Q: ITT Service
D_ITT Schaub-Lorenz_SL55 automatic
Sammlung
Sammlung
Sammlung

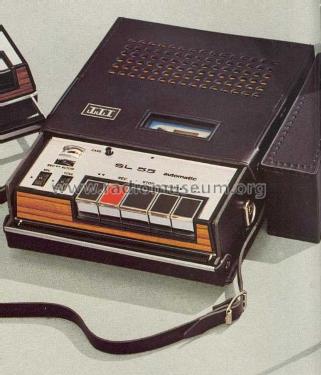

http aus Hauptkatalog 1972
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de transistors
- 11
- Principe général
- Amplification audio
- Gammes d'ondes
- - sans
- Particularités
- Magnétophone à cassettes
- Tension / type courant
- Secteur et Piles (tous types). / 110-150, 200-250 / 5×1,5 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Puissance de sortie
- 0.7 W (qualité inconnue)
- Matière
- Plastique moderne (pas de bakélite, ni de catalin)
- De Radiomuseum.org
- Modèle: SL55 Automatic 53310303/23 - ITT Schaub-Lorenz
- Forme
- Portative > 20 cm (sans nécessité secteur)
- Dimensions (LHP)
- 170 x 63 x 245 mm / 6.7 x 2.5 x 9.6 inch
- Remarques
- Aussteuerung wahlweise automatisch oder per Hand.
- Poids net
- 2.1 kg / 4 lb 10 oz (4.626 lb)
- Prix de mise sur le marché
- 249.00 DM
- Source
- Handbuch VDRG 1969/1970 / Radiokatalog Band 2, Ernst Erb
- Schémathèque (1)
- -- Original-techn. papers.
- Auteur
- Modèle crée par Wolfgang Bauer. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 776 modèles d'appareils, 713 avec des images et 375 avec des schémas.
Tous les appareils de ITT Schaub-Lorenz
Collections
Le modèle SL55 Automatic fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: ITT Schaub-Lorenz: SL55 Automatic 53310303/23
Discussions: 2 | Publications: 2
Das Kassettenteil muß man ablösen, wenn man z.B. die Riemen erneuern muß. Aber das ist recht kompliziert. Zwar ist es einfach, 2 der 4 Schrauben innen zu finden. Aber die beiden anderen Schrauben sind schwer zu suchen. Sie befinden sich an der Unterseite des Gehäuses, aber man kann sie nicht erkennen, weil sie mit 2 schwarzen Gummischeibchen versteckt sind. Siehe Bilder !
Pièces jointes
- Untere Schrauben (155 KB)
- Untere Schrauben (177 KB)
Ottmar Lauth, 14.Jan.19
Das Kassettengerät SL 55 hat eine interessante Besonderheit, die ich noch in keinem anderen Kassettengerät gefunden habe :
Die Starttaste kann nur gedrückt werden, wenn vorher eine Kassette einlegt wurde . Sie " bedient " einen Hebel ( siehe Bild ), welcher dafür sorgt, daß man nun aber doch die Start - Taste drücken kann.
Pièces jointes
- Kleiner Hebel (19 KB)
Ottmar Lauth, 13.May.17
