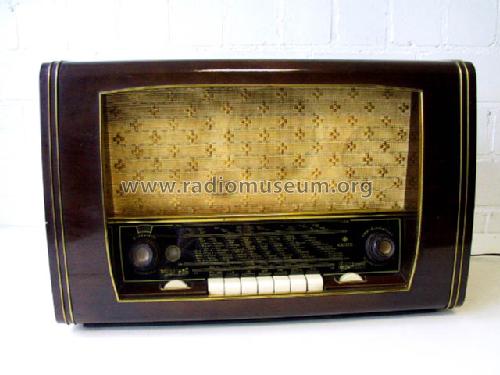

Kaiser KG, W. bzw.: Breslau W1090 [Radio] ID = 101399 640x480

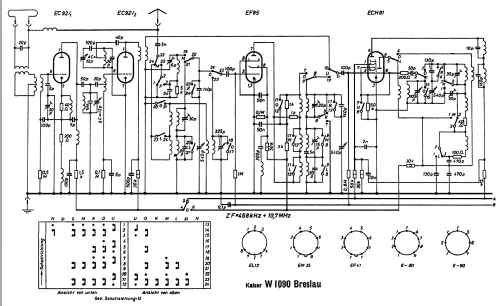

Select picture or schematic to display from thumbnails on the right and click for download.

For model Breslau W1090, Kaiser KG, W. bzw. Kaiser-Werke Gebr. Kaiser; Kenzingen bzw. Villingen etc.

Country:

Germany

Manufacturer / Brand:

Kaiser KG, W. bzw. Kaiser-Werke Gebr. Kaiser; Kenzingen bzw. Villingen etc.

Year: 1953/1954

Category: Broadcast Receiver - or past WW2 Tuner

Valves / Tubes

10: EC92 EC92 EF85 ECH81 EM35 EF41 EF41 EAA91 EBF80 EL12

Semiconductors (the count is only for transistors)

Tr.Gl.=Metal-rectif.

Main principle	Superhet with RF-stage; ZF/IF 468/10700 kHz
Tuned circuits	11 AM circuit(s) 11 FM circuit(s)
Wave bands	Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage	Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker	2 Loudspeakers
Power out	8 W (max.)
from Radiomuseum.org	Model: Breslau W1090 - Kaiser KG, W. bzw. Kaiser-
Material	Wooden case
Shape	Tablemodel with Push Buttons.
Dimensions (WHD)	625 x 400 x 290 mm / 24.6 x 15.7 x 11.4 inch
Notes	KW-Bandspreizung, drehbare Ferritantenne und UKW-Dipol eingebaut. Produkt-Anzeige mit Gerätebeschreibung von 08.1953 nennt bei dem Gerät 11 Röhren; (Trockengleichrichter wird als Röhre mitgezählt).
Net weight (2.2 lb = 1 kg)	16 kg / 35 lb 3.9 oz (35.242 lb)
Price in first year of sale	548.00 DM
External source of data	E. Erb 3-907007-36-0
Source of data	Kat.d.Rundf.GrossH.1953/54 / Radiokatalog Band 2, Ernst Erb
Mentioned in	HdB d.Rdf-& Ferns-GrH 1954/55 (S.256, Gerät der Zwischensaison 1954)
Literature/Schematics (1)	Rundfunk- und Fernseh-Katalog 1953/54
Literature/Schematics (2)	Rundfunk- und Fernseh-Katalog 1954/55
Literature/Schematics (4)	Taxliste Franzis Verlag (Ausgabe 5, 1957)
Picture reference	Das Modell ist im «Radiokatalog» (Erb) abgebildet.
