Radiomann Zusatz-NF

Radiomann Zusatz-NF ; Kosmos, Franckh´sche (ID = 46936) Kit Radiomann Zusatz-NF ; Kosmos, Franckh´sche (ID = 28898) Kit
Radiomann Zusatz-NF ; Kosmos, Franckh´sche (ID = 56504) Kit Radiomann Zusatz-NF ; Kosmos, Franckh´sche (ID = 56505) Kit
Radiomann Zusatz-NF ; Kosmos, Franckh´sche (ID = 56506) Kit Radiomann Zusatz-NF ; Kosmos, Franckh´sche (ID = 1619506) Kit
Use red slider bar for more.
Radiomann Zusatz-NF ; Kosmos, Franckh´sche (ID = 46936) Kit
Kosmos, Franckh´sche: Radiomann Zusatz-NF [Kit] ID = 46936 932x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Radiomann Zusatz-NF, Kosmos, Franckh´sche Verlagshandlung

Country:  Germany
Manufacturer / Brand:  Kosmos, Franckh´sche Verlagshandlung
Year: 1964–1971 Category: Kit (Parts plus instruction) or building instructions only
Semiconductors (the count is only for transistors) 1: AC131
Main principle Audio-Amplification; 1 AF stage(s)
Details
Power type and voltage Dry Batteries / 2 x 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
Power out
from Radiomuseum.org Model: Radiomann Zusatz-NF - Kosmos, Franckh´sche
Material Modern plastics (no Bakelite or Catalin)
Dimensions (WHD) 295 x 150 x 140 mm / 11.6 x 5.9 x 5.5 inch
Notes 7 Vers. zu Radiomann Originalpreise in DM: 38,70 (1964 u. 1965) / 39,75 (1966) / 42,80 (1968) / 54,00 (laut Preisaufkleber 1971)
Der Radiomann Zusatz-NF ist eine Ergänzung zum Radiomann und Radiomann Zusatz HF.

Um Batterien zu sparen konnte ein Kosmos-Experimentier-Transformator und eine Kosmos-Radiosiebkette zusätzlich gekauft werden.
Net weight (2.2 lb = 1 kg) 0.8 kg / 1 lb 12.2 oz (1.762 lb)
Price in first year of sale 42.00 DM
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Funkgeschichte der GFGF (8858)


All listed radios etc. from Kosmos, Franckh´sche Verlagshandlung
Here you find 206 models, 158 with images and 46 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Kosmos, Franckh´sche: Radiomann Zusatz-NF
Threads: 1 | Posts: 1
Hits: 2105     Replies: 0
kosmos: NF-Zusatz
Jürgen Stichling
30.May.04

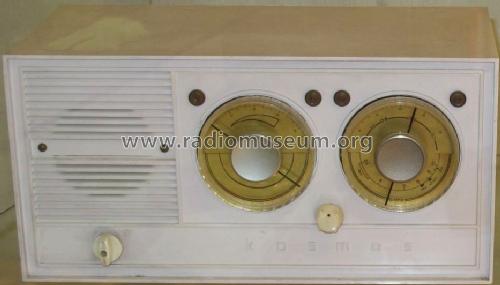

  1 Bild von Roger Roth zeigt den NF-Zusatz inklusive HF-Bausatz. Dies ist an den zwei Skalen zu erkennen. Der Radiomann nur mit NF-Zusatz hat nur einen Drehkondensator, da nur ein Einkreiser.

Kosmos, Franckh´sche: Radiomann Zusatz-NF
End of forum contributions about this model
