• Country
• Germany

• Manufacturer / Brand
• UNBEKANNTE FIRMA D / A / CH - Siehe Anleitung unter der «Firma»

• Year
• 1966 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 73883

• • alternative name: Unknown, Custom Built

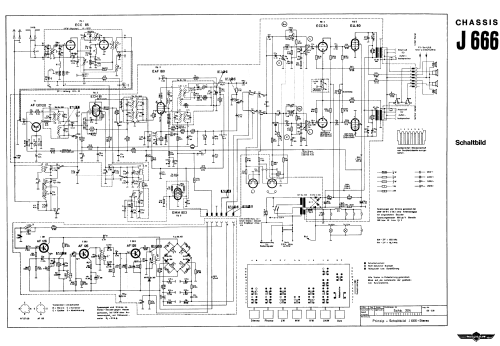

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECC85 ECH81 EAF801 ECC83 EMM803 ELL80

• Number of Transistors
• 1

• Semiconductors
• AF137 AA113 AA113 B250C100

• Main principle
• Superheterodyne (common); ZF/IF 452/10700 kHz; 2 AF stage(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Changer (Record changer)

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• 2 Loudspeakers / Ø 17 cm = 6.7 inch

• Material
• Wooden case

• from Radiomuseum.org
• Model: Unbekannte Konzerttruhe 1 Ch= Imperial 666 - UNBEKANNTE FIRMA D / A / CH -

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 1100 x 740 x 380 mm / 43.3 x 29.1 x 15 inch

• Notes

• Stereo-NF-Verstärker mit 2 Endstufen je 3 W. Stereo-Decoder nachrüstbar.

  Rundfunk-Chassis = Imperial J666 FM-Stereo
  Phono-Chassis = Philips

  Der Hersteller dieser Truhe ist derzeit unbekannt. Die Rückwand für das Radioteil ist die des Stereosupers 666.

• Source of data
• Radiokatalog Band 2, Ernst Erb
