Rheingold 53 3953W

Rheingold 53 3953W; Opta-Spezial siehe (ID = 116566) Radio

Rheingold 53 3953W; Opta-Spezial siehe (ID = 116568) Radio

Rheingold 53 3953W; Opta-Spezial siehe (ID = 109742) Radio

Rheingold 53 3953W; Opta-Spezial siehe (ID = 109743) Radio

Rheingold 53 3953W; Opta-Spezial siehe (ID = 116567) Radio
Rheingold 53 3953W; Opta-Spezial siehe (ID = 2303576) Radio Rheingold 53 3953W; Opta-Spezial siehe (ID = 2303577) Radio
Rheingold 53 3953W; Opta-Spezial siehe (ID = 2303579) Radio Rheingold 53 3953W; Opta-Spezial siehe (ID = 1678897) Radio
Rheingold 53 3953W; Opta-Spezial siehe (ID = 23174) Radio Rheingold 53 3953W; Opta-Spezial siehe (ID = 23175) Radio
Rheingold 53 3953W; Opta-Spezial siehe (ID = 23176) Radio Rheingold 53 3953W; Opta-Spezial siehe (ID = 53393) Radio
Rheingold 53 3953W; Opta-Spezial siehe (ID = 72658) Radio Rheingold 53 3953W; Opta-Spezial siehe (ID = 90702) Radio
Use red slider bar for more.
Rheingold 53 3953W; Opta-Spezial siehe (ID = 2303576) Radio
Opta-Spezial siehe: Rheingold 53 3953W [Radio] ID = 2303576 1400x898
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rheingold 53 3953W, Opta-(Spezial) (siehe auch Loewe-Opta)

Country:  Germany
Manufacturer / Brand:  Opta-(Spezial) (siehe auch Loewe-Opta)
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: EF42 ECH81 EF41 EAF42 EM34 EF41 EB41 EL41 EL41
Main principle Super-Heterodyne (Super in general); ZF/IF 473/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch
Power out
from Radiomuseum.org Model: Rheingold 53 3953W - Opta-Spezial siehe auch Loewe-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 374 x 332 mm / 24.4 x 14.7 x 13.1 inch
Notes   Veränderbare Bandbreite, mit Höhenregelung gekoppelt.
Net weight (2.2 lb = 1 kg) 17 kg / 37 lb 7.1 oz (37.445 lb)
Price in first year of sale 449.00 DM
Collectors' prices
Source of data Kat.d.Rundf.GrossH.1952/53 / Radiokatalog Band 1, Ernst Erb
Mentioned in Historische Radios Band II


All listed radios etc. from Opta-(Spezial) (siehe auch Loewe-Opta)
Here you find 49 models, 43 with images and 26 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Opta-Spezial siehe: Rheingold 53 3953W
Threads: 2 | Posts: 6
Hits: 1366     Replies: 4
opta: 3953W; Rheingold 53
Peter Roggenhofer † 25.4.18
05.Jul.14
  1

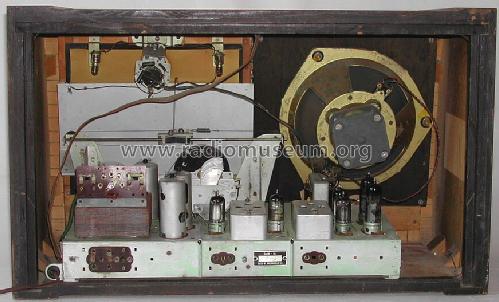

Habe am 4.7.2014 Bilder vom Rheingold 53, Type 3953W, Serien Nr. 41700 hochgeladen. Dieses Modell war in der Endstufe mit 2 x EL84 bestückt und dies ist auch auf den Bildern zu sehen.

Hans M. Knoll
05.Jul.14
  2

Hallo Herr Roggenhofer.

Ich schätze Ihre Berichte und Photos sehr. Sie zählen bei mir zu den Besten im www

Bei diesem Hinweis von Ihnen, sehe ich mich daher veranlasst einige Anmerkungen zu machen.
Das Modell  Rheingold soll laut  Modellblatt in der Saison 1952/53 existiert haben.

Die EL84 ist erstmalig  im April 1953 vorgestellt worden.
Sie ist speziell als 9Watt (EL41) und 12,5 Watt Pentode konzipiert worden.

Es könnten also, was ich jedoch nicht glaube, noch welche in den Rheingold 53 ab Werk eingebaut worden sein.
Aber, alle Fassungen der Rimlock- Typen  sind mit Hohlnieten ins Chassis genietet.
Die 2 EL84 aber geschraubt, was in der Serienfertigung ein Novum waere.

Daher möchte ich als Redakteur  doch ein Fragezeichen anbringen. "Nachgerüstet"  wäre als Hinweis angebracht!
Wissen was wahr ist, kann  ich nicht, nur anmerken.
.
Mit freundlichen Grüßen
Hans M. Knoll


Peter Roggenhofer † 25.4.18
05.Jul.14
  3

Hallo Herr Knoll,

Freue mich sehr über Ihr Kompliment und vor allem Ihre Einschätzung was meine Mitarbeit beim RmOrg betrifft!

Ich habe mir die NF-Stufe beim Rheingold 53 mit den 2 EL84 genau angesehen und es deutet absolut nichts darauf hin, daß hier irgendwer eine Veränderung vorgenommen hätte, es sieht alles vollkommen industriemäßig verbaut aus. Ich werde in den nächsten Tagen das Chassis noch einmal ausbauen und detaillierte Fotos machen um die Sache besser beurteilen zu können.

Mit freundlichen Grüßen

Peter Roggenhofer

Hans M. Knoll
05.Jul.14
  4

Hallo Herr Roggenhofer.

Fuer den Moment akzeptiere ich Ihre Meinung.

Bei der Bewertung der Arbeit im Radio, bitte ich aber zu beachten, dass in den 50ern in den Werkstätten ausgebildetet  Fachleute an solche Radios Hand anlegen durften.
Auch als die TV Schwemme in den Werkstätten ankam, durfte der Beste Theoretiker ans TV Gerät. Die " Handwerker"  noch immer an die Radios. Ich bin da einst durch eine harte Schule gegangen und meine das beurteilen zu können.

Bei heutigen "Arbeiten"  ist man da verwöhnt und kommt auf die Idee, diese Arbeiten aus den 50ern und 60ern,  seinen  ab Werk.   Da sollte  man schon genau hinsehen , auch wenn es wie hier, eigentlich um Nichts geht.

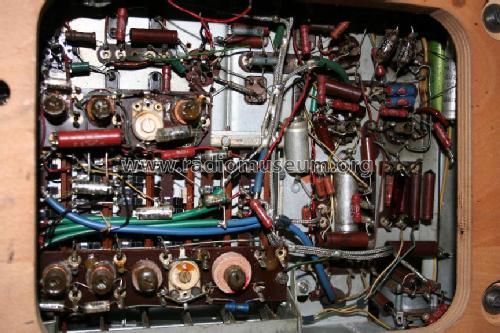

Sie koennen gerne ein Bild der Verdrahtung von unten zeigen.

Gruss Knoll


So sieht manches Radio heute aus, soll ein SABA -Fachmann gemacht haben:

Hans M. Knoll
08.Jul.14
  5

Hallo Herr Roggenhofer,
hallo Leser.

Um in dieser Angelegenheit weiter zu kommen, hat Herr Roggenhofer mir via Mail Bilder zugestellt, die er extra am nochmals zerlegten Radio gemacht hat.

An meiner Meinung hat sich zwar nichts geändert, jedoch würde die Beweisführung sehr kleinlich ausfallen, denn das Sockelbild  der EL41 und der EL84 ist bis auf die Kleingkeit, dass die Gitter 2 als einzige im Teilkreis leicht verschoben sind identisch.
Das Bild der Verdrahtung sieht daher  fast gleich aus.

Weil ich es erst gar nicht darauf ankommen lassen will, an der wie schon erwähnten Qualitäten des H. Roggenhofer herumzumäkeln, schlage ich am Ende einen Kompromis vor.

Das Hauptargument von  mir :  es ist  fertigungstechnisch unlogisch, alle sonstigen Fassungen und Einiges sonst, mit Hohlnieten zu montieren, die zwei Fassungen aber quasi mit drei Händen.

Vornehmlich die Fassung, die Mutter, die Schraube und das Werkzeug in der Serienfertigung zu handhaben, geht mir persönlich dann doch zu weit

Warum keiner der doch zahlreichen RF/FS- Techniker im Forum eine Meinung dazu hat,
gibt mir doch zu denken. Wo sind wir hier angekommen?

Mein  Vorschlag daher:
Man lasse den Text von H, Roggenghofer solange stehen , bis eine Rückwand, Garantiekarte oder Schaltbild mit 2x EL84 statt  der 2x EL41 auftaucht.
Mein Danke auch an H,.Roggenhofer, für seinen nochmaligen Einsatz um das Problem zu lösen
Hans M. Knoll


Hits: 4481     Replies: 0
loewe-opta: Loewe 3953 W-S Rheingold
Klaus Ortwein
26.May.03
  1

Bei ebay lief am vorigen Freitag eine Versteigerung aus, bei der ein Loewe Opta (Opta Spezial), Typ 3953 W-S Rheingold 53 von 1952/53 angeboten wurde.

Entgegen den beiden hier unter dieser Nummer gelisteten Geräten stimmt die Röhrenbestückung absolut nicht : 2 x EL41, EABC80, 2 x EF41, ECH81, EF42, EM34 und auch das gepostete Bild paßt nicht zu diesen Modellen, es sieht eher nach dem 3852W aus, wären da nicht die Tasten.

(Das Gerät ist übrigens für 35,50EUR weggegangen und war im Originalzustand spielbereit)

Ist dies ein hier noch nicht aufgeführtes Modell oder hat der Anbieter sich mit der Bezeichnung vertan??

Gruß aus Köln

Klaus

Attachments


Opta-Spezial siehe: Rheingold 53 3953W
End of forum contributions about this model
