• Land
• Deutschland / Germany

• Hersteller / Marke
• Loewe-(Opta); Deutschland

• Jahr
• 1967/1968

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 2885

• • anderer Name: Löwe Radio

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 10

• Halbleiter
• AF121 AF121 AF121 AF124 AF125 AF125 BC148 AC126 AC187 AC188 AA112 BA102 E15C5 or. 0,7St1

• Hauptprinzip
• Superhet allgemein; ZF/IF 460/10700 kHz

• Anzahl Kreise
• 7 Kreis(e) AM     11 Kreis(e) FM

• Wellenbereiche
• Langwelle, Mittelwelle, Kurzwelle und UKW.

• Betriebsart / Volt
• Batterien / Niedervolt Stromversorgung (power jack) / 5 x 1.5 / DC 7.5 Volt

• Lautsprecher
• Dynamischer (permanent) Ovallautsprecher

• Belastbarkeit / Leistung
• 1.2 W (Qualität unbekannt)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org

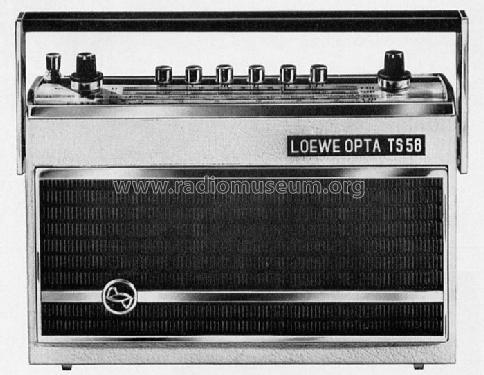

• Modell: TS58 92370 - Loewe-Opta; Deutschland

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Abmessungen (BHT)
• 270 x 165 x 70 mm / 10.6 x 6.5 x 2.8 inch

• Bemerkung

• Wellenbereiche:
  LW = 145 - 350 kHz
  MW = 510 - 1650 kHz
  KW = 5.8 - 7.5 MHz
  UKW = 87.2 - 104 MHz

  • Ausgangsleistung
    • 1,2 Watt in Batteriebetrieb
    • 2,5 Watt in Autohalterung
  • KW: 49m Band
  • Anschlüsse
    • TA, TB, Autoantenne, Netzteil und Autohalterung

  Dioden: 4 x AA112

  Siehe auch technisch identisches Modell Quelle Universum Duplex 4-Band-Autokoffer TR374 Bestell Nr. 09294

• Nettogewicht
• 2.3 kg / 5 lb 1.1 oz (5.066 lb)

• Datenherkunft
• Handbuch VDRG 1967/1968 / Radiokatalog Band 1, Ernst Erb

• Literatur/Schema (1)
• -- Original-techn. papers.
