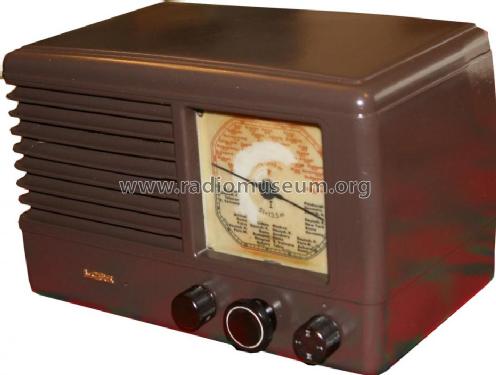

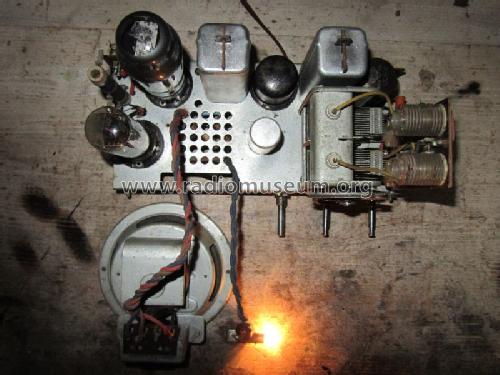

Lorenz; Berlin,: 10A [Radio] ID = 574181 697x505
Select picture or schematic to display from thumbnails on the right and click for download.
For model 10A, Lorenz; Berlin, Zuffenhausen u.a.

Country:  Germany
Manufacturer / Brand:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Year: 1941/1942 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH11 UBF11 UCL11 UY11
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 10A - Lorenz; Berlin, Zuffenhausen u
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 280 x 200 x 150 mm / 11 x 7.9 x 5.9 inch
Notes Chassis entspricht Tefag 5A und Schaub Z42ML.
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung


All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
Here you find 695 models, 548 with images and 336 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Lorenz; Berlin,: 10A
Threads: 1 | Posts: 1
Hits: 796     Replies: 0
lorenz: Lorenz 10A mit Kurzwelle oder Langwelle
Martin Steyer
29.Nov.16
  1

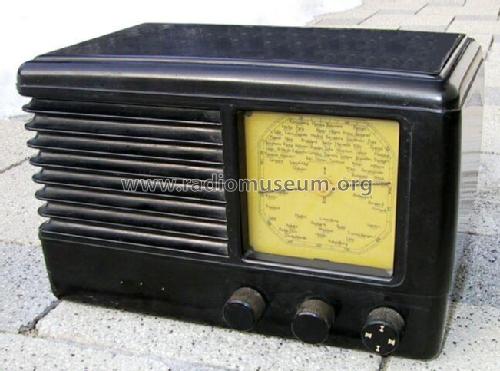

Mit der Rückwandbezeichnung 10A sind Geräte zu finden, die unterschiedliche Skalen (hell oder dunkel) aufweisen. Wenn man die hier hochgeladenen Bilder genau studiert, erkennt man, daß es sowohl die Kombination MW/KW als auch MW/LW gibt. Zumindest bei diesen Bildern erkennt man, daß die dunklen Skalen der Version MW/KW zuzuordnen sind. Die mit hellen Skalen und schwarzer Bedruckung der Stationsnamen für beide Bänder sind Ausführungen mit MW/LW.

Daneben gibt es ein Model mit heller Skala, bei der die MW-Stationsnamen rot, die KW-Stationsnamen schwarz ausgeführt sind. Dessen Rückwand enthält aber keine verwertbare Typenbezeichnung.

Bei den K10A-Geräten ist die Zuordnung eindeutig, oben Mittelwelle, unten Kurzwelle.
