FuG 6

FuG 6; Lorenz; Berlin, (ID = 2390035) TRX

FuG 6; Lorenz; Berlin, (ID = 2390036) TRX

FuG 6; Lorenz; Berlin, (ID = 2390962) TRX

FuG 6; Lorenz; Berlin, (ID = 2390963) TRX

FuG 6; Lorenz; Berlin, (ID = 2390964) TRX

FuG 6; Lorenz; Berlin, (ID = 2390965) TRX

FuG 6; Lorenz; Berlin, (ID = 2390966) TRX

FuG 6; Lorenz; Berlin, (ID = 2390969) TRX

FuG 6; Lorenz; Berlin, (ID = 2390972) TRX

FuG 6; Lorenz; Berlin, (ID = 2390974) TRX
FuG 6; Lorenz; Berlin, (ID = 2409331) TRX FuG 6; Lorenz; Berlin, (ID = 2409325) TRX
FuG 6; Lorenz; Berlin, (ID = 2409338) TRX FuG 6; Lorenz; Berlin, (ID = 2409342) TRX
FuG 6; Lorenz; Berlin, (ID = 2409328) TRX FuG 6; Lorenz; Berlin, (ID = 2409329) TRX
Use red slider bar for more.
FuG 6; Lorenz; Berlin, (ID = 2409331) TRX
Lorenz; Berlin,: FuG 6 [TRX] ID = 2409331 1288x2041
Select picture or schematic to display from thumbnails on the right and click for download.
For model FuG 6, Lorenz; Berlin, Zuffenhausen u.a.:

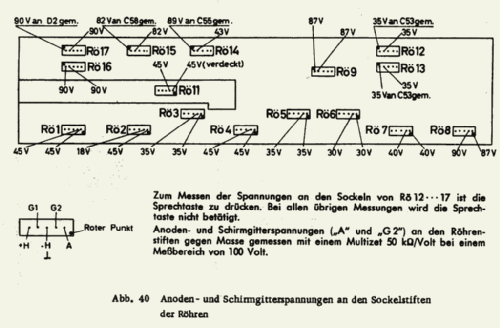

Original aus Handbuch

Country:  Germany
Manufacturer / Brand:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Year: 1958 Category: Transmitter & Receiver (TRX not Amateur)
Valves / Tubes 17: 1AD4 1AD4 1AD4 1AD4 1AD4 1AD4 1AD4 1AD4 1AD4 5678 5678 5678 5678 5678 5678 5678 5678
Main principle Transceiver; ZF/IF 10700/1700 kHz; 1 AF stage(s); Super, reaction, but not adjustable
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Storage and/or dry batteries / 6 Volt
Loudspeaker - Is a Headphone or Earphone
Power out
from Radiomuseum.org Model: FuG 6 - Lorenz; Berlin, Zuffenhausen u
Material Metal case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 82 x 277 x 147 mm / 3.2 x 10.9 x 5.8 inch
Notes

Der Handfunksprecher FuG 6 ist ein leichtes frequenzmoduliertes UKW-Sende-Empfangsgerät. Es dient zum Wechselsprechbetrieb mit anderen gleichartigen Geräten oder mit geeigneten Fahrzeug-und Feststationen.

Es arbeitet im 2-Meter-Bereich (172,3 - 173,8 MHz) mit 3 quarzgesteuerten Festfrequenzen. Durch auswechseln der Steck-Quarze lassen sich 16 Betriebskanäle mit 100 kHz Kanalabstand darstellen.

Net weight (2.2 lb = 1 kg) 1.9 kg / 4 lb 3 oz (4.185 lb)
Mentioned in -- Original-techn. papers.

Model page created by Museum Vorarlberger Museumswelt. See "Data change" for further contributors.



All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
Here you find 686 models, 541 with images and 328 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
