• Country
• Germany

• Manufacturer / Brand
• Lorenz; Berlin, Zuffenhausen u.a.

• Year
• 1930–1932

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 2966

• • Brand: SEL

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• H4080D H4080D W4080 W4080 RE604 1561

• Main principle
• TRF without regeneration; 2 Special; 2 AF stage(s); Screengrid 1926-1935

• Tuned circuits
• 3 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Various materials

• from Radiomuseum.org
• Model: Hochmeister DKrE530W - Lorenz; Berlin, Zuffenhausen u

• Shape
• Tablemodel, Box - most often with Lid (NOT slant panel).

• Dimensions (WHD)
• 515 x 290 x 225 mm / 20.3 x 11.4 x 8.9 inch

• Notes

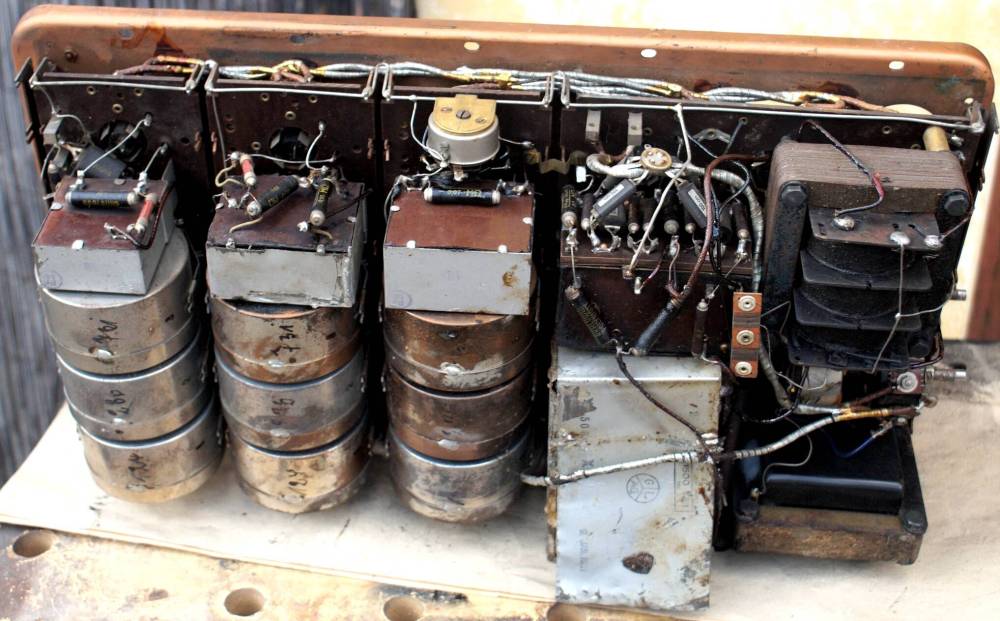

• Lorenz Hochmeister DKrE530W ist ein Dreikreis-Geradeausempfänger mit 2 HF-Verstärkerstufen, Audion und 2-stufigem NF-Verstärker. Eingebauter Ausgangsübertrager zum potentialfreien Anschluss von magnetischen und dynamischen Lautsprecher-Systemen.

  Statt der Hochantenne kann eine Rahmenantenne angeschlossen werden, sie koppelt in den Fußpunkt des Eingangskreises.

  Technologisch und vom Aufbau verwandt mit Philips 2511, der allerdings nach dem Audion nur 1 NF-Stufe aufweist (5 Röhren).

  [569]

• Net weight (2.2 lb = 1 kg)
• 26.5 kg / 58 lb 5.9 oz (58.37 lb)

• Price in first year of sale
• 975.00 RM

• Source of data
• Katalog Radio-Zentrale Prohaska 1930/31 (dick) / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Röhren in FS-Bestückungstabellen

• Mentioned in
• Katalog Radio-Zentrale Prohaska 1931/32

• Literature/Schematics (1)
• -- Schematic

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
