Hochmeister DKrE530W
Lorenz; Berlin, Zuffenhausen u.a.
- Pays
- Allemagne
- Fabricant / Marque
- Lorenz; Berlin, Zuffenhausen u.a.
- Année
- 1930–1932
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 2966
-
- Brand: SEL
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Ricardo Schweiz Nov 2023 Art. Nr 1246033560
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 6
- Principe général
- Récepteur TRF - sans réaction (pas régénératif); 2 Spécial; 2 Etage(s) BF; Tube à grille écran 1926-1935.
- Circuits accordés
- 3 Circuits MA (AM)
- Gammes d'ondes
- PO et GO
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110; 125; 150; 220 Volt
- Haut-parleur
- - Ce modèle nécessite des HP externes
- Matière
- Matériaux divers
- De Radiomuseum.org
- Modèle: Hochmeister DKrE530W - Lorenz; Berlin, Zuffenhausen u
- Forme
- Modèle de table boitier avec vouvercle
- Dimensions (LHP)
- 515 x 290 x 225 mm / 20.3 x 11.4 x 8.9 inch
- Remarques
-
Lorenz Hochmeister DKrE530W ist ein Dreikreis-Geradeausempfänger mit 2 HF-Verstärkerstufen, Audion und 2-stufigem NF-Verstärker. Eingebauter Ausgangsübertrager zum potentialfreien Anschluss von magnetischen und dynamischen Lautsprecher-Systemen.
Statt der Hochantenne kann eine Rahmenantenne angeschlossen werden, sie koppelt in den Fußpunkt des Eingangskreises.
Technologisch und vom Aufbau verwandt mit Philips 2511, der allerdings nach dem Audion nur 1 NF-Stufe aufweist (5 Röhren).
[569]
- Poids net
- 26.5 kg / 58 lb 5.9 oz (58.37 lb)
- Prix de mise sur le marché
- 975.00 RM
- Source
- Katalog Radio-Zentrale Prohaska 1930/31 (dick) / Radiokatalog Band 1, Ernst Erb
- Source du schéma
- Röhren in FS-Bestückungstabellen
- Littérature
- Katalog Radio-Zentrale Prohaska 1931/32
- Schémathèque (1)
- -- Schematic
- Index des illustrations
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 736 modèles d'appareils, 590 avec des images et 362 avec des schémas.
Tous les appareils de Lorenz; Berlin, Zuffenhausen u.a.
Collections
Le modèle Hochmeister fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Lorenz; Berlin,: Hochmeister DKrE530W
Discussions: 1 | Publications: 2

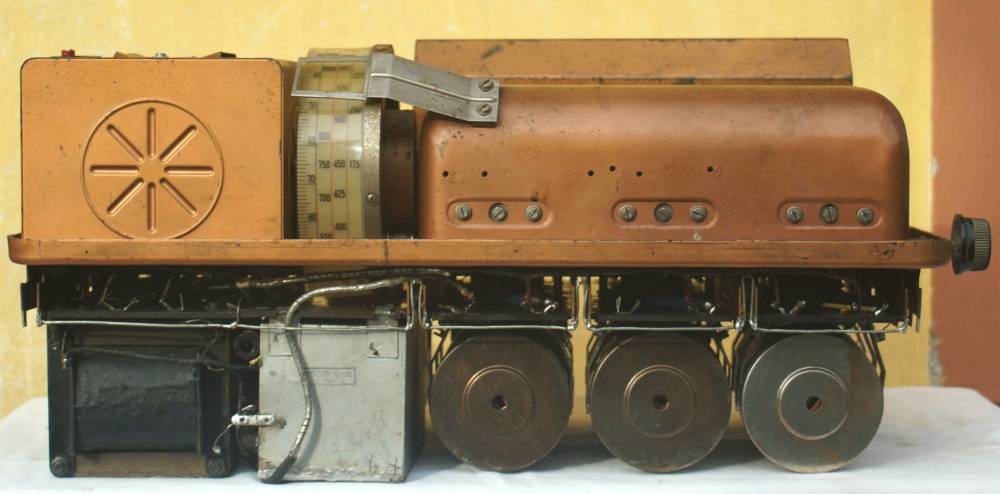

Two devices are known with this chassis. That chest and the cabinet version. I will show you the photos of the interior. Dkr.E.530 W Standgerät: radiomuseum.org/r/lorenz_dkre530_wdkre530.html
Pièces jointes
Sándor Selyem-Tóth, 11.Dec.22
