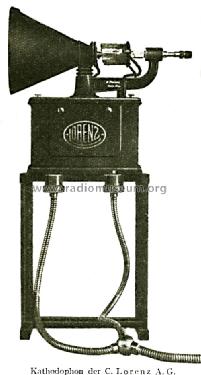

Kathodofon (Kathodophon)

Kathodofon ; Lorenz; Berlin, (ID = 85906) Microphone/PU

Kathodofon ; Lorenz; Berlin, (ID = 513046) Microphone/PU

Kathodofon ; Lorenz; Berlin, (ID = 702216) Microphone/PU
Kathodofon ; Lorenz; Berlin, (ID = 1244462) Microphone/PU Kathodofon ; Lorenz; Berlin, (ID = 1244461) Microphone/PU
Kathodofon ; Lorenz; Berlin, (ID = 1244469) Microphone/PU Kathodofon ; Lorenz; Berlin, (ID = 86160) Microphone/PU
Kathodofon ; Lorenz; Berlin, (ID = 702215) Microphone/PU
Use red slider bar for more.
Kathodofon ; Lorenz; Berlin, (ID = 1244462) Microphone/PU
Lorenz; Berlin,: Kathodofon [Microphone/PU] ID = 1244462 933x543
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kathodofon (Kathodophon), Lorenz; Berlin, Zuffenhausen u.a.:
Gerät wird im Museum für Kommunikation, Depot Heusenstamm, bei Führungen vorsichtig gezeigt.

Country:  Germany
Manufacturer / Brand:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Year: 1925 ? Category: Microphone or Pick-up element
Wave bands - without
Details
Power type and voltage Storage and/or dry batteries / 16 & 500 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Kathodofon - Lorenz; Berlin, Zuffenhausen u
Material Wooden case
Shape Tablemodel, with any shape - general.
Notes Die Umwandlung der Luftschwingungen in elektrische Ströme erfolgt durch eine akustisch empfindliche, ionisierte Luftstrecke, die sich zwischen einem auf Glühtemperatur gehaltenen Körper (Oxydmasse) und einer trichterförmig erweiterten Düse befindet. Die Länge der Luftstrecke beträgt etwa 0,25 mm.
External source of data Radioamater (CS), VIII/11, 1929
Literature/Schematics (1) Banneitz, Taschenbuch der drahtlosen Telegraphie und Telephonie, 1927

Model page created by Gabriel Toth. See "Data change" for further contributors.
