Pour le modèle UKW-Überwachungsempfänger, Lorenz; Berlin, Zuffenhausen u.a.:

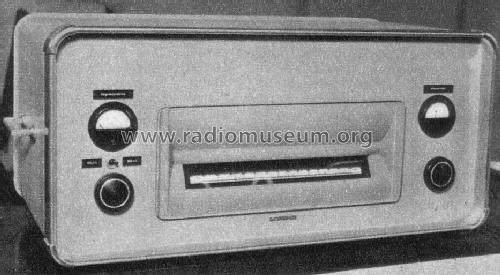

Foto aus Funktechnik (FT) 1950, Heft 11, S.328

Pays:  Allemagne
Fabricant / Marque:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Année: 1950 Catégorie: Récepteur commercial (peut inclure bandes amateurs)
Lampes / Tubes 11: EF12spez. EF14 EF12spez. EF14 EF14 EF14 EF12 EB11 EF12 EL12 EZ4
Nous avons besoin du schéma de ce modèle !
Principe général Super hétérodyne avec étage HF; 2 Etage(s) BF
Gammes d'ondes FM uniquement
Particularités
Tension / type courant Alimentation Courant Alternatif (CA) / 110; 125; 155; 220; 240 Volt
Haut-parleur - Pour casque ou amplificateur BF
Puissance de sortie
De Radiomuseum.org Modèle: UKW-Überwachungsempfänger - Lorenz; Berlin, Zuffenhausen u
Matière Boitier métallique
Forme Modèle de table profil bas (grand modèle).
Remarques Empfangsbereich 87···100 MHz. Feldstärke- und Mittenanzeige mit Drehspulinstrumenten. Betriebsart Demodulator von FM auf AM umschaltbar. Verwendung als Überwachungs- und Ballempfänger.
Konstruktion entspricht dem Lorenz 1SP9.
Source -- Collector info (Sammler)
Littérature Funk-Technik (FT) (11/1950, S.328)

Modèle crée par Bernhard Nagel. Voir les propositions de modification pour les contributeurs supplémentaires.
