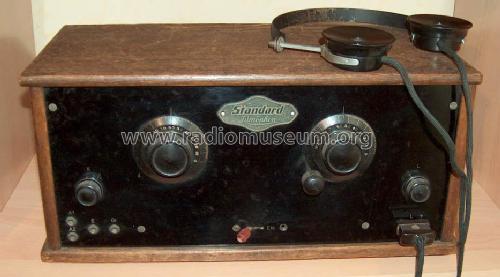

Standard D2; Lumophon, Bruckner & (ID = 3333) Radio
Lumophon, Bruckner &: Standard D2 [Radio] ID = 3333 618x358
Select picture or schematic to display from thumbnails on the right and click for download.
For model Standard D2, Lumophon, Bruckner & Stark, Nürnberg

Country:  Germany
Manufacturer / Brand:  Lumophon, Bruckner & Stark, Nürnberg
Brand

Lumeta
Year: 1928/1929 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 2: VT126_TKD or HZ420 or REZ126 VT147_TKD or NZ420 or REZ147
Main principle TRF with regeneration; 1 Special; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries / 4 & 50 & 70 & 90 & -3 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Standard D2 - Lumophon, Bruckner & Stark,
Material Wooden case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 360 x 225 x 210 mm / 14.2 x 8.9 x 8.3 inch
Notes

Ein in Konzept und Aufbau identischer Doppelröhren-Empfänger ist von Heimfunk, Hamburg, vertrieben oder in Lizenz gefertigt worden.

Siehe auch Standard 2 D29 ohne Heizregler und mit Skalenlampe.

Price in first year of sale 108.00 RM
Collectors' prices
Source of data Radio-Diehr, Berlin, 1928/1929 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Lehner & Küchenmeister 1929
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from Lumophon, Bruckner & Stark, Nürnberg
Here you find 297 models, 245 with images and 197 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Lumophon, Bruckner &: Standard D2
Threads: 1 | Posts: 2
Hits: 2175     Replies: 1
lumophon: D2 (D 2); Standard: Wie ist die Kopplung von HF
Dietmar Rudolph
22.Apr.07
  1 Im Schaltbild des Lumophon "Standard D2" und "Standard 2 D29", welches aus Lange-Nowisch stammt, fehlt m.E. ein Koppelglied zwischen der Anode der HF Vorstufe und dem Gitterkreis des Audions. So, wie die Schaltung gezeichnet ist, ergibt das keinen Sinn.




Gemäß dem Schaltbild ist nicht erkennbar, wie der Ausgangskreis  der 1. Triode der VT126 auf den Gitterkreis des Audions (2. Triode der VT126) gekoppelt ist.

Hat jemand das Gerät und kann dort nachprüfen, wie die Schaltung tatsächlich ist?

Vielen Dank für die Mühe.

MfG DR
Dietmar Rudolph
20.May.07
  2 Eine Untersuchung des D2 hat ergeben, daß das Schaltbild rein gleichstrommäßig in Ordnung ist. Der Fehler im Schaltbild besteht in der gezeichneten Anordnung der Spulen. Im Foto ID=3334 sind die Spulen ebenso angeordnet wie im korrigierten Schaltbild: links der Eingangskreis, rechts der Audionkreis. Hier das korrigierte Schaltbild, das mit Hilfe von Schere und Klebestift aus dem ursprünglichen entstanden ist. (Es genügt leider nicht ganz den Anforderungen im RM.org.)

Das untersuchte Gerät hat die HZ 420 (Valvo) statt der VT 126 und die NZ 426 (Valvo) statt der VT 147. Laut Prüfkarten im W 10 sind die jeweiligen Typen  identisch. Auch gibt es keinen Unterschied in den Prüfkarten von HZ 420 und NZ 420. Die HZ 420 ergab gemäß Prüfbedingungen mit 0V am Gitter einen Anodenstrom von ca. 15 mA. Im obigen Schaltbild hat die 1. Triode der HZ 420 keine Gittervorspannung, aber 70 V Anodenspannung. Die Anodenbatterie wäre dadurch recht schnell leer. Für das Audion gilt das eigentlich genau so, wenn auch hier bei Empfang eines stärkeren Signals sich eine Vorspannung bildet und damit der Anodenstrom verringert wird. Nun hat aber die HZ 420 einen Heizregler (auf der Montageplatte links von der HF Röhre), obwohl die Fadenspannung mit 4 V angegeben ist. Offenbar dient der Heizregler hier dazu, die Fadentemperatur so weit abzusenken, daß der Anodenstrom nicht zu groß wird. Ob das dem damaligen Stand der Technik noch entsprach? Die HZ 420 hat eine Teilverspiegelung des Kolbens wie die späteren Batterieröhren. Das Katodenmaterial dürfte demnach Bariumoxid sein. Eine Unterheizung ist hier aber nicht empfehlenswert.

Die Spulensätze befinden sich ganz rechts und ganz links im Gehäuse. Die Spulen für die Antennenankopplung und die Rückkopplung sind schwenkbar. Interessant an der Spulenanordnung ist, daß die Mittelwellenspulen (kurz) jeweils ganz vorne bei der Frontplatte und die Langwellenspulen (lang) jeweils ganz hinten bei der Rückwand angeordnet sind, also weit auseinander liegen, obwohl das gemäß Schaltung nicht erforderlich ist.

Die Umschaltung zwischen lang und kurz erfolgt mit einem Schiebeschalter, der auf der Montageplatte sitzt; dazu ist der Deckel zu öffnen. Der Schieber selbst mit den angenieteten Kontakten ist ca. 2 cm breit, ca. 6 mm dick und hat eine Länge von ca. 2/3 der Länge des Apparates und besteht aus Ebonit. Nach nunmehr fast 80 Jahren haben die Kontaktfedern den Schieber leider so verformt, daß er sich kaum noch bewegen läßt.

MfG DR
