FM22; Magnadyne Radio; (ID = 2108743) Radio
Magnadyne Radio;: FM22 [Radio] ID = 2108743 1400x814
Select picture or schematic to display from thumbnails on the right and click for download.
For model FM22, Magnadyne Radio; Torino

Country:  Italy
Manufacturer / Brand:  Magnadyne Radio; Torino
Year: 1959/1960 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 6T26 12E4 50RP1 6TD32 35F6
Main principle Superheterodyne (common)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 127, 140, 175, 230 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: FM22 - Magnadyne Radio; Torino
Material Moulded (Bakelite or Plastics)
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 270 x 180 x 140 mm / 10.6 x 7.1 x 5.5 inch
Notes

Serie ANIE MF. Più varianti di colore.

Range FM: 88 - 100 MHz.

Net weight (2.2 lb = 1 kg) 2.5 kg / 5 lb 8.1 oz (5.507 lb)
Source of data Guida Pratica Antique Radio (1) 1999

Model page created by Alessandro De Poi. See "Data change" for further contributors.



All listed radios etc. from Magnadyne Radio; Torino
Here you find 333 models, 250 with images and 237 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Magnadyne Radio;: FM22
Threads: 1 | Posts: 9
Hits: 5748     Replies: 8
magnadyne: FM22 (FM 22);
Matteo Vannini
11.Sep.07
  1 Lo schema della FM 22 Magnadyne a parte piccolissime modifiche è lo stesso della Magnadyne MD 6001.
Quest'ultimo schema (inviato) è lo stesso della Kennedy K322.
Questa radio è particolarmente interessante in quanto ha la sintonizzazione delle stazioni ad induttanza variabile anzichè a condensatore.
Ha il grosso difetto come del resto molte delle Magnadyne di quest'epoca di montare le rare e strane valvole fatte costruire dalla Magnadyne stessa, scelta peraltro che si dimostrò anche da un punto di vista commerciale assai discutibile.

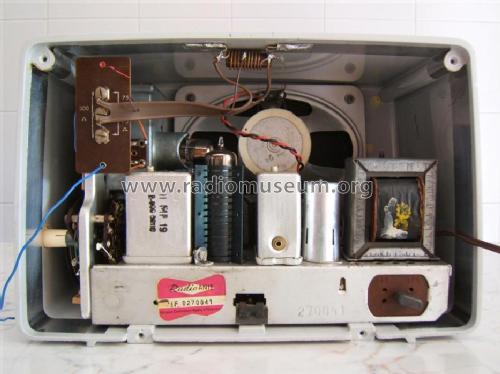

Una valvola in particolare è praticamente introvabile ed è molto particolare svolgendo la funzione di raddrizzatrice ad una semionda e amplificatrice di media frequenza: la 50RP1. Questa valvola scalda in maniera infernale e addirittura necessita di aletta di raffreddamento. Sulla mia FM 22 ha fuso il primo trasformatore di media con la conseguenza che adesso non funziona in regime di modulazione di ampiezza e debolmente senza selettività in modulazione di frequenza. Quindi anche da un punto di vista tecnico lo giudico un esperimento "sbagliato". Le valvole sono le stesse della Kennedy 322 ovvero 6T26 12E4 50RP1 6TD32 35F6. Manca la EM81 l'occhio magico presente sulla MD 6001.
Marco Gilardetti
14.Sep.07
  2 Matteo, sarebbe importante caricare delle fotografie migliori di quelle presenti, e soprattutto qualche fotografia che ritragga gli interessanti dettagli da te illustrati. Se sei in possesso di questo modello di radio, sarebbe un contributo importante.
Matteo Vannini
29.Oct.07
  3 Ho letto solo adesso la tua proposta.
Appena la rismonto ci provo a prendere delle foto illustrative compresa la 50 RP1
Matteo Vannini
29.Oct.07
  4 Bè Marco quelle foto non le ho caricate io....
A proposito è impossibile stampare la pagina della FM22 correttamente senza che si sovrappongano le varie righe????
Che questa radiola mi perseguiti???
Marco Gilardetti
30.Oct.07
  5

Difatti sono immagini tratte da un'asta, caricate dal nostro attivissimo e sempre attento Alessandro DePoi. Comunque sono immagini di piccole dimensioni; se riuscissi a farcene avere di piu' grandi, come da standard di RMorg, sarebbe una cosa utile.

Per quanto riguarda la stampa, direi senz'altro di si, io ho piu' volte avuto la necessita' di stampare le pagine e non ho riscontrato alcun problema. Prova a regolare diversamente le impostazioni del tuo computer su File > Imposta pagina.

Matteo Vannini
31.Oct.07
  6 Bene Marco,
                   Cerco di fare alcune foto della radio facendomi imprestare la camera digitale appena rismonto quella radio.
Grazie a presto
Matteo Vannini
04.Dec.07
  7 aro Marco,
                   Ho riparato la radio ed ho le foto anche della media frequenza "cotta" . Non so se è il caso di aggiungerla. Fammi sapere
Marco Gilardetti
06.Dec.07
  8

Non didende da me... Ti suggerisco di inviare tutte le immagini significative che hai ripreso della radio in questione (senza doppioni, scegli solo le migliori), saranno poi gli amministratori delle immagini a decidere quali conservare e quali scartare.

Complimenti per il successo nella riparazione!

Matteo Vannini
06.Dec.07
  9 Caro Marco,
                   Avevo inviato le immagini e ne sono state scelte molte tranne quelle con la MF cotta.
Il che ha senso. Se ti interessano posso inviartele se mi mandi il tuo indirizzo di posta elettronica. La radio funziona con un buon suono. Se vuoi vederla è quella celestina e tutti gli interni tranne il primo li ho fatti io.
Rimane secondo me il dubbio del perchè di una valvola così strana come la 50RP1. Queste valvole Magnadyne
furono già allora un notevole problema per la loro reperibilità e la qualità....Lo schema a parte piccole differenze e quello della MD6001

Magnadyne Radio;: FM22
