S51 late

S51; Magnadyne Radio; (ID = 1126961) Radio
S51; Magnadyne Radio; (ID = 2118678) Radio S51; Magnadyne Radio; (ID = 2118677) Radio
S51; Magnadyne Radio; (ID = 2118680) Radio S51; Magnadyne Radio; (ID = 2118679) Radio
S51; Magnadyne Radio; (ID = 165487) Radio S51; Magnadyne Radio; (ID = 207968) Radio
S51; Magnadyne Radio; (ID = 207969) Radio S51; Magnadyne Radio; (ID = 207970) Radio
S51; Magnadyne Radio; (ID = 253770) Radio S51; Magnadyne Radio; (ID = 340207) Radio
Use red slider bar for more.
S51; Magnadyne Radio; (ID = 2118678) Radio
Magnadyne Radio;: S51 [Radio] ID = 2118678 1296x972
Select picture or schematic to display from thumbnails on the right and click for download.

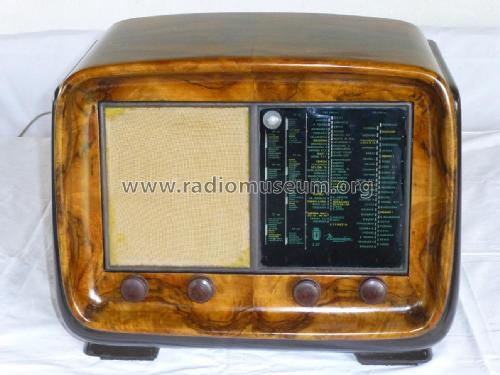

For model S51 late, Magnadyne Radio; Torino

Country:  Italy
Manufacturer / Brand:  Magnadyne Radio; Torino
Year: 1940/1941 Category: Broadcast Receiver - or past WW2 Tuner

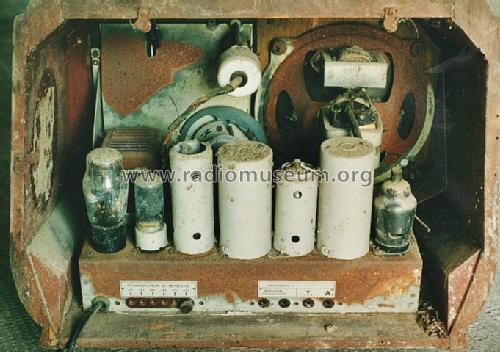

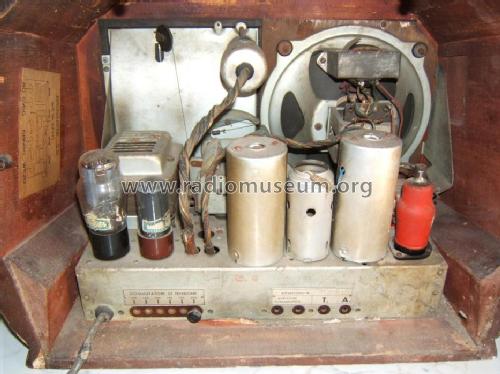

Valves / Tubes 5: WE20 6BN8G WE18 6V6G 80
Main principle Superheterodyne (common); ZF/IF 471 kHz
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 140; 155; 175; 230 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: S51 [late] - Magnadyne Radio; Torino

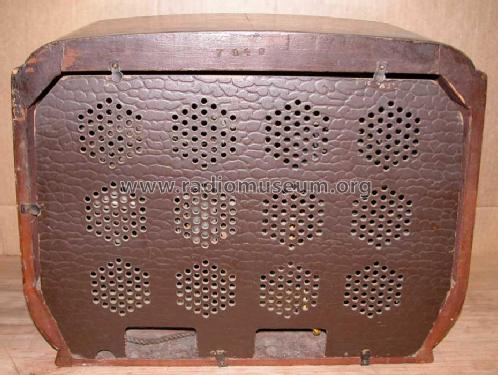

Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 445 x 353 x 380 mm / 17.5 x 13.9 x 15 inch
Notes

Serie Transcontinentale.
Esiste un altro mod. S51 del 1937, differente sia nell'estetica che nello schema.

There's an earlier mod. S51, which has different case and schematic.

Es gibt auch ein früheres Gerät aus 1937 mit gleichem Modell-Nr. aber sehr unterschiedlich.

Net weight (2.2 lb = 1 kg) 11.1 kg / 24 lb 7.2 oz (24.449 lb)
Price in first year of sale 1'475.00 ITL
Source of data Guida Pratica Antique Radio III (2000)
Mentioned in Riparazioni - Scuola Radio Elettra
Literature/Schematics (1) -- Original prospect or advert (Listino Prezzi Magnadyne Maggio 1940)

Model page created by Gidi Verheijen. See "Data change" for further contributors.



All listed radios etc. from Magnadyne Radio; Torino
Here you find 333 models, 250 with images and 237 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Magnadyne Radio;: S51
Threads: 2 | Posts: 3
Hits: 751     Replies: 0
magnadyne: TARATURA GRUPPO H.F.MAGNADYNE S51
Gianfranco Mischis
18.Jun.17
  1

TARATURA GRUPPO H.F. MAGNADINE S51

In un recente lavoro su un Magnadyne s51 ho avuto qualche difficoltà nella taratura delgruppo H.F. e quindi ho pensato bene di fare questo piccolo lavoro.                                                                                I compensatori per la regolazione del gruppo sono messi in una posizione che crea qualche difficoltà all' operatore, perche', oltre a non esserci nessuna indicazione sul coperchio dei compensatori, essi sono posti al di sotto dell' altoparlante. E' per questo che, al fine di non procedere per tentativi, ho deciso di rendere più chiara la loro ubicazione. L' apparecchio è composto da 2 gamme onde medie, M1 180-340 metri e M2 300-600 metri più una onde corte 29-49 metri e una cortissime 18-25.metri. Mentre per la M2 le tacche partono da 300m. e arrivano a 600m con suddivisione 50 metri, non ho capito come sono ripartite le tacche della M1. So solo che partono da 180m e arrivano a 340m. Se qualcuno può chiarirmi la loro suddivisione gle ne sarei grato. Ho tarato l' aereo delle onde medie per la massima uscita, portando il variabile in centro gamma e regolando così l' unica regolazione possibile, che sono i compensatori, non essendo possibile modificare l' induttanza delle bobine in quanto prive del nucleo. Per le corte e cortissime, invece, si può agire solamente sull' induttanza, agendo su delle ghiere metalliche che svitate o avvitate modificano, o il rendimento in entrata o la frequenza del oscillatore. In teoria, poiché modificano l' induttanza andrebbero regolate sul punto più basso della loro gamma, ma anche in questo caso io le ho regolate in centro gamma.

La foto dell' ubicazione dei compensatori e la loro descrizione si trova nel modello tra le ultime foto.


Hits: 1392     Replies: 1
magnadyne: S51;
Pietro Ferrante
08.Nov.13
  1

Gentili soci, cerco foto da scannerizzare scala parlante....grazie

Gidi Verheijen
09.Nov.13
  2

Dear Pietro,

I own a Magnadyne S51 and I am willing to make a picture of the station dial.

Unfortunately I cannot scan the dial, as that would require me to disassemble the set.

If a photo will help you, please let me know.

Best regards,

Gidi Verheijen




Magnadyne Radio;: S51
