105L, M Series Ch= CT362, CT363, CT372, CT373
Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
- País
- Estados Unidos
- Fabricante / Marca
- Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
- Año
- 1953 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 362956

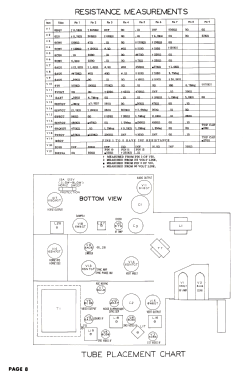

Picture from service manual.
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 21
- Válvulas
- 6BQ7 6U8 6CB6 6CB6 6CB6 6CB6 6AU6 6AU6 6AU6 6T8 6V6GT 12AX7 6SN7GT 6SN7GT 6W6GT 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 21EP4A
- Principio principal
- Superheterodino con paso previo de RF; ZF/IF 455 kHz
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 12 inch = 30.5 cm
- Material
- Madera
- de Radiomuseum.org
- Modelo: 105L, M Series Ch= CT362, CT363, CT372, CT373 - Magnavox Co., Commercial
- Forma
- Consola en general
- Anotaciones
-

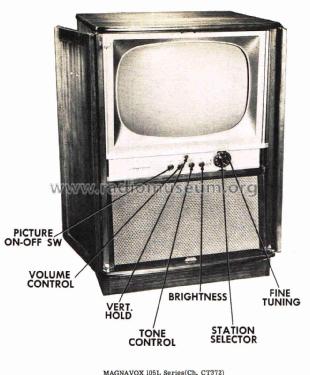

Magnavox model 105L, M Series is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis CT362, CT363, CT372, CT373, VHF tuner 700379-20 and picture tube 21EP4A.
- Documentación / Esquemas (1)
- Photofact Folder, Howard W. SAMS (Set 205, folder 5, dated 6-53)
- Autor
- Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
