242; Manufrance, (ID = 462486) Radio
Manufrance,: 242 [Radio] ID = 462486 766x514
Select picture or schematic to display from thumbnails on the right and click for download.
For model 242, Manufrance, Manufacture Française (MF, M.F.); Saint-Étienne

Country:  France
Manufacturer / Brand:  Manufrance, Manufacture Française (MF, M.F.); Saint-Étienne
Year: 1934 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 6A7 78 77 43 25Z5
Main principle Superheterodyne (common); ZF/IF 135 kHz
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage AC/DC-set / 110 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: 242 - Manufrance, Manufacture
Material Wooden case

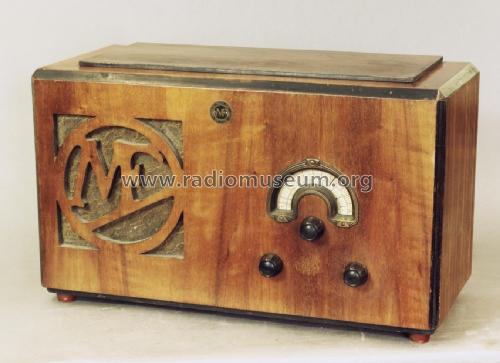

Shape Tablemodel, low profile (big size).
Dimensions (WHD) 550 x 320 x 245 mm / 21.7 x 12.6 x 9.6 inch
Notes Gerät mit abnehmbarem Holzdeckel.
Net weight (2.2 lb = 1 kg) 10.8 kg / 23 lb 12.6 oz (23.789 lb)
External source of data Serge Laffont/Martin Renoth
Source of data Le grand livre de la TSF


All listed radios etc. from Manufrance, Manufacture Française (MF, M.F.); Saint-Étienne
Here you find 190 models, 176 with images and 10 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Manufrance,: 242
Threads: 1 | Posts: 1
Hits: 1315     Replies: 0
manufrance: Reparación del Mod 242 de Manufrance
F. Quintana-Calduch
01.Oct.09
  1

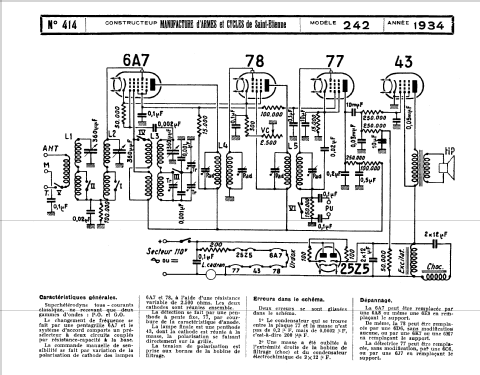

Al conseguir el esquema se vió lo complicado de la fuente de alimentación y los condensadores. Una vez cambiados siguio el ruido de alterna. Se detectó en el condensador de 10mf. de bypass de regilla de control de la 43 ...?' estaba abierto, pero además conectado al revés ..?'

En el esquema falta la línea de unión del electr. 2x12mf. , desde el catodo de la 25Z5 a la línea inmediata de tensión positiva inmediatamente encima.
