Axum I (1) Tipo 63M

Axum I Tipo 63M; Marelli Radiomarelli (ID = 203389) Radio
Axum I Tipo 63M; Marelli Radiomarelli (ID = 862091) Radio Axum I Tipo 63M; Marelli Radiomarelli (ID = 862092) Radio
Axum I Tipo 63M; Marelli Radiomarelli (ID = 862094) Radio Axum I Tipo 63M; Marelli Radiomarelli (ID = 862095) Radio
Axum I Tipo 63M; Marelli Radiomarelli (ID = 862096) Radio Axum I Tipo 63M; Marelli Radiomarelli (ID = 862098) Radio
Axum I Tipo 63M; Marelli Radiomarelli (ID = 862101) Radio Axum I Tipo 63M; Marelli Radiomarelli (ID = 862102) Radio
Axum I Tipo 63M; Marelli Radiomarelli (ID = 1004721) Radio Axum I Tipo 63M; Marelli Radiomarelli (ID = 1004729) Radio
Use red slider bar for more.

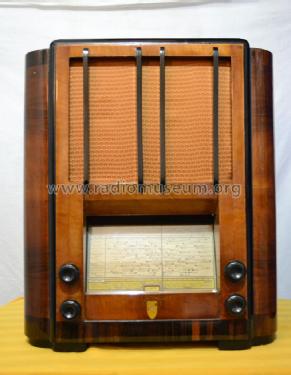

Axum I Tipo 63M; Marelli Radiomarelli (ID = 862091) Radio
Marelli Radiomarelli: Axum I Tipo 63M [Radio] ID = 862091 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Axum I (1) Tipo 63M, Marelli (Radiomarelli); Sesto San Giovanni (MI)

Country:  Italy
Manufacturer / Brand:  Marelli (Radiomarelli); Sesto San Giovanni (MI)
Year: 1937 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 6A7 78 75 6L6 80
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 100-220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Axum I Tipo 63M - Marelli Radiomarelli; Sesto
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 410 x 460 x 280 mm / 16.1 x 18.1 x 11 inch
Price in first year of sale 1,097.00 ITL
Collectors' prices

Model page created by Alessandro De Poi. See "Data change" for further contributors.



All listed radios etc. from Marelli (Radiomarelli); Sesto San Giovanni (MI)
Here you find 425 models, 316 with images and 244 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Marelli Radiomarelli: Axum I Tipo 63M
Threads: 1 | Posts: 6
Hits: 2896     Replies: 5
marelli: Axum
Paolo Stigliano
29.Sep.10
  1

Buongiorno,

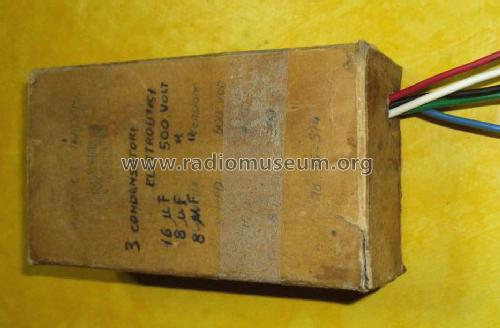

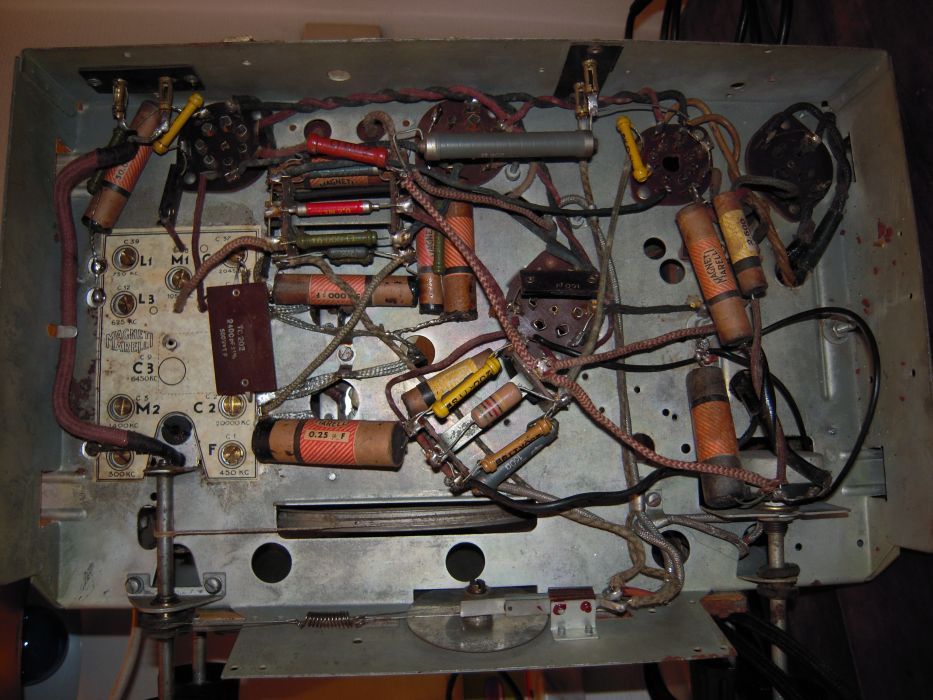

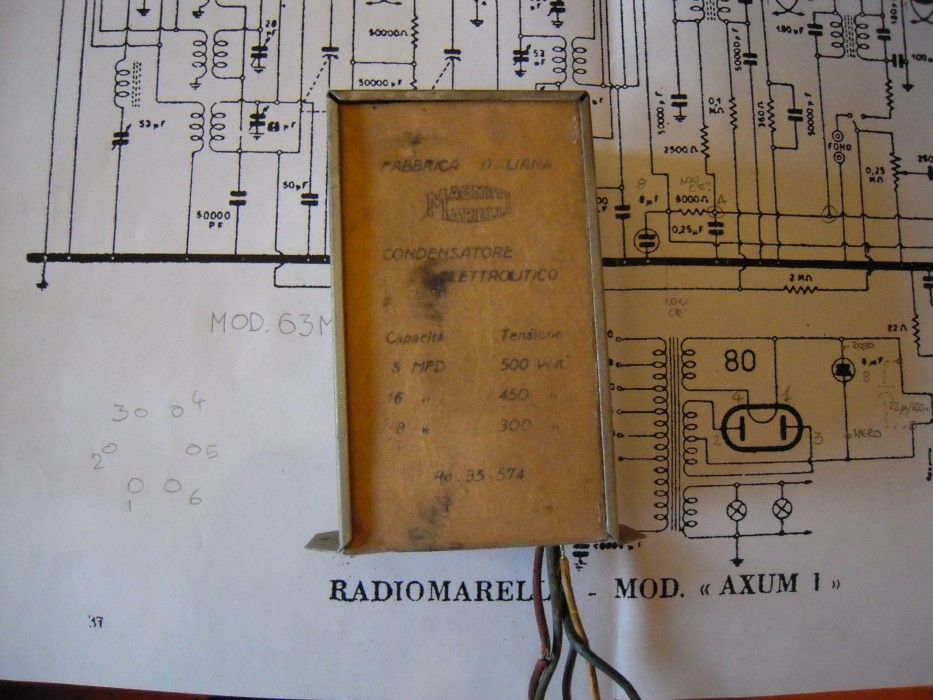

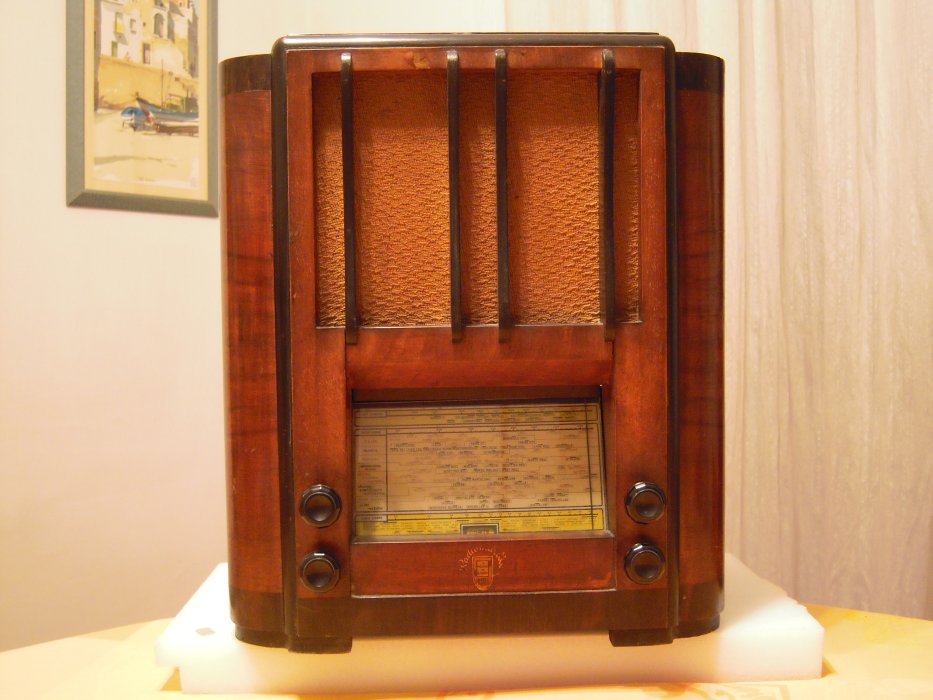

stò per finire la riparazione della Axum della mia collezione ed ho difficoltà a capire che tipo di Axum essa sia. Dallo schema le capacità elettrolitiche le ho trovate proprio come in AXUM I, differenti dagli altri ricevitori. Sull'etichetta dietro allo chassis c'è scritto "Apparato tipo: 63M".

Desumo quindi che sia Axum I?

Un cordiale saluto, Paolo Stigliano.

Attachments

Wolfgang Bauer
29.Sep.10
  2


Hallo Paolo,

Se il dispositivo è Marelli, Axum 63M, si prega di creare un nuovo modello.
In caso contrario, non può mai essere trovato.

Saluti WB.

Alessandro De Poi
29.Sep.10
  3

A mio parere, non va creato un nuovo modello per questa radio, in quanto già schediamo le diverse varianti dell'Axum; semplicemente i modelli già presenti non segnalano il tipo di telaio.

Chi conosce a quale Axum corrisponda il telaio 63M? Forse Axum I?

Paolo Stigliano
29.Sep.10
  4



Allo scopo di chiarificare le differenze tra i ricevitori Axum sopramobile, riporto la tabellina che le sintetizza.



Nome su Radiomuseum

Chassis

Rettificatrice

Disposizione Condensatori [uF]

AXUM

63M2

80

16 . 8 . 8

AXUM II



80

16 . 8 . 8

AXUM III



5Y3

16 . 8 . 8

AXUM I



80

8 . 16 . 8

Ricevitore da classificare:

AXUM ?

63M

80

8 . 16 . 8

 Un saluto, Paolo.







Mark Hippenstiel
31.Aug.11
  5

Il Manuale del radiomeccanico Vol. II Ed. V elenca le seguenti informazioni:

Modello Descrizzione

Valvole

Axum Le valvole impiegate sono []. Gamme d'onda tre: corte medie e lunghe.(Nota. "MOD. 63M2" è stampato nello schema). 6A7 78 75 6L6 80
Axum I É un super a 5 valvole, a tre gamme d'onda impiegante i tubi [] montati in modo classico. 6A7 78 75 6L6 80
Axum II É una lieve modifica del circuito precedente, montato come soprammobile e come radiofonografo.
Axum II var. soprammobile 6A7 78 75 6L6 80
Axum II var radiofonografo 6A7 78 75 6L6 80
Axum III

Comporta lievi varianti illustrate anche nelle scheda CMR 10 n. 116 che illustra inoltre l'Axum II (l'Axum I è descritto dalla scheda 115).

6A8 6K7 6Q7 6L6 5Y3
(Axum II) (scheda CMR 10 n. 116 ???)
Axum c.c. É realizzato per l'alimentazione in c.c. e impiega le seguinti valvole []. Le prestazioni dei cinque modelli sono pressochè identiche. 6A8 6K7 6B8 25L6 25Z6
Axum Fono è del tutto identico all'Axum salvo l'aggiunta degli accessori fonografici.

Chi può cercare il Axum II nella CMR?

Cordiali saluti,
Mark

Alessandro De Poi
28.Dec.14
  6

Nel Catalogo Antique Radio, pag. 870, l'Axum I viene indicato come Tipo 63M.

Qual è il tipo telaio montato dall'Axum II?


Marelli Radiomarelli: Axum I Tipo 63M
End of forum contributions about this model
