Fido RD76

Fido RD76; Marelli Radiomarelli (ID = 198018) Radio

Fido RD76; Marelli Radiomarelli (ID = 198022) Radio
Fido RD76; Marelli Radiomarelli (ID = 874300) Radio Fido RD76; Marelli Radiomarelli (ID = 2130593) Radio
Fido RD76; Marelli Radiomarelli (ID = 96773) Radio Fido RD76; Marelli Radiomarelli (ID = 1014396) Radio
Fido RD76; Marelli Radiomarelli (ID = 1158199) Radio Fido RD76; Marelli Radiomarelli (ID = 96772) Radio
Fido RD76; Marelli Radiomarelli (ID = 96771) Radio Fido RD76; Marelli Radiomarelli (ID = 276803) Radio
Fido RD76; Marelli Radiomarelli (ID = 276805) Radio Fido RD76; Marelli Radiomarelli (ID = 276806) Radio
Use red slider bar for more.
Fido RD76; Marelli Radiomarelli (ID = 874300) Radio
Marelli Radiomarelli: Fido RD76 [Radio] ID = 874300 930x738
Select picture or schematic to display from thumbnails on the right and click for download.
For model Fido RD76, Marelli (Radiomarelli); Sesto San Giovanni (MI)

Country:  Italy
Manufacturer / Brand:  Marelli (Radiomarelli); Sesto San Giovanni (MI)
Year: 1939/1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 12A8GT 12K7GT 12Q7GT 35L6GT 35Z4GT
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast only (MW).
Details
Power type and voltage Alternating Current supply (AC) / 110/125 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 10 cm = 3.9 inch
Power out 1.3 W (unknown quality)
from Radiomuseum.org Model: Fido RD76 - Marelli Radiomarelli; Sesto
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 220 x 135 x 110 mm / 8.7 x 5.3 x 4.3 inch
Notes

Riceve programmi OM da 210 a 550 metri. Valvole Fivre serie GT. Borsa di custodia opzionale, di 2 tipi. La versione in mobile lusso colorato veniva venduta a 757 lire.

With optional carrying bag.

Zwergsuper, Permeabilitätsabstimmung, Tonabnehmeranschluß.

Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Price in first year of sale 702.00 ITL
Collectors' prices
External source of data Alessandro De Poi - http://www.depoi.net
Source of data Guida Pratica Antique Radio II (2000)

Model page created by Ernst Erb. See "Data change" for further contributors.



All listed radios etc. from Marelli (Radiomarelli); Sesto San Giovanni (MI)
Here you find 425 models, 316 with images and 244 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Marelli Radiomarelli: Fido RD76
Threads: 3 | Posts: 5
Hits: 2149     Replies: 2
marelli: RD76; Fido
Paolo Stigliano
15.Oct.13
  1

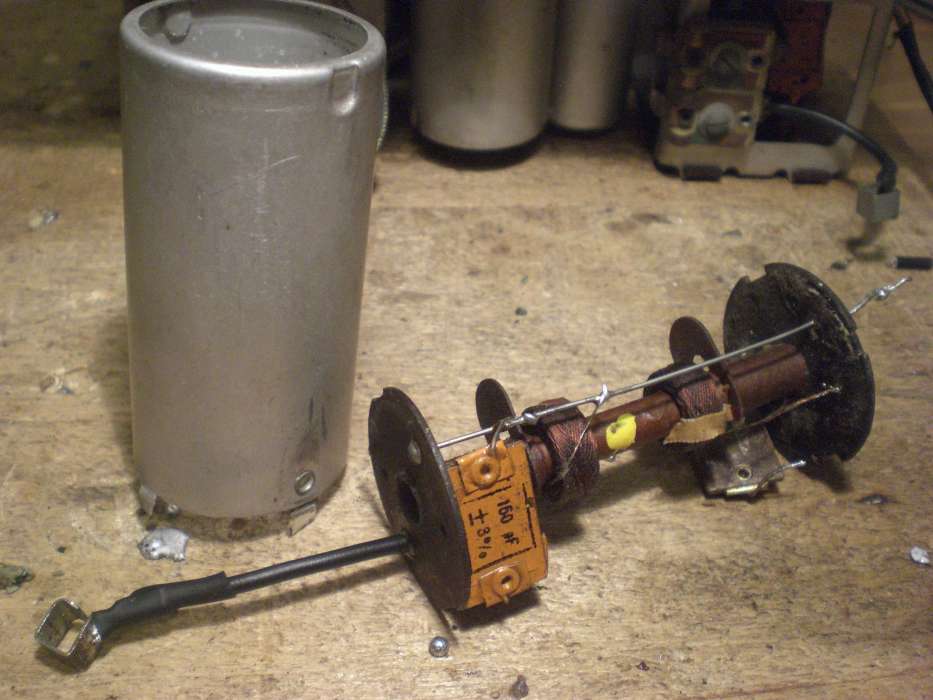

Buongiorno,

ho riparato il ricevitore RD76 della mia collezione ed ora devo tarare le medie frequenze: qual'e' la media frequenza a cui allineare i trasformatori del RD76? Sembra strano ma non sono riuscito a trovarne il valore in nessuno schema.

Un ringraziamento, Paolo.



Attachments

Franco Forlani
15.Oct.13
  2

salve prova a cliccare questo sito:

franconervegna.it/rd125-fido3.html

Paolo Stigliano
16.Oct.13
  3

Grazie del suggerimento ma neanche sul sito dell'amico Franco ho trovato alcuna informazione a riguardo.
Ho provato allora ad allineare le MF al valore di 470 kHz come per Fido 9U15 e Fido II RD76L dato che mi sembrano simili come circuito di amplificazione della MF, ed ho avuto un ottimo risultato.

Saluti, Paolo.



Attachments


Hits: 1960     Replies: 0
marelli: RD76; Fido
Emilio Ciardiello
20.Feb.13
  1

Una rarissima variante di questa radio ha il mobiletto ricoperto di specchi dal colore verdastro. L'esemplare appartiene ad una collezione privata.



Greenish mirror-surface Rd76 Fido




Hits: 2933     Replies: 0
marelli: RD76 (RD 76); Fido
Antonio Maida
09.Sep.08
  1

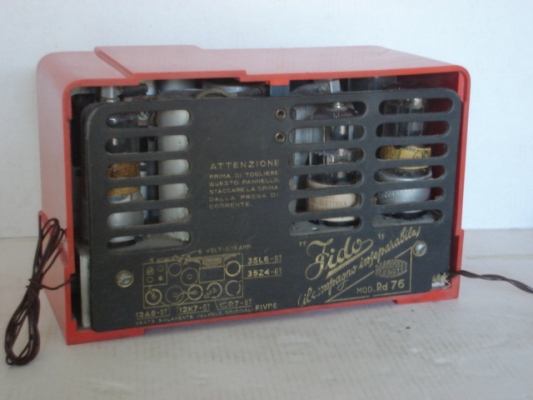

Il modello RD76, ossia il primo Fido della Radiomarelli, oltre al normale mobiletto in bachelite marrone, venne anche prodotto con un mobiletto in resina rossa. Questa versione è abbastanza rara, inoltre il modello fotogradato, porta 4 valvole balilla ed una con la fascetta per la tassa, che in origine era dastinata alla tassa sulle lampadine

Attachments


Marelli Radiomarelli: Fido RD76
End of forum contributions about this model
