• Country
• Netherlands

• Manufacturer / Brand
• Maxwell BV Handelmaatschappij, Panningen

• Year
• 1953 ??

• Category
• Kit (Parts plus instruction) or building instructions only

• Radiomuseum.org ID
• 160453

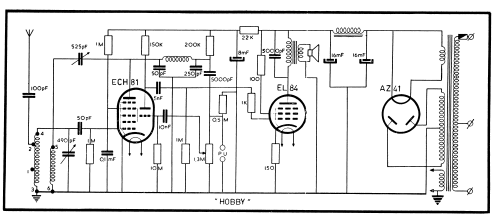

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• ECH81 EL84 AZ41

• Main principle
• TRF with regeneration; 2 AF stage(s); none

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast only (MW).

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Various materials

• from Radiomuseum.org
• Model: Hobby - Maxwell BV Handelmaatschappij,

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Notes
• Bausatz für Einkreiser, Pentoden-Teil von dem ECH81 für das Audion, Trioden-Teil von dem ECH81 als NF-Vorstufe, EL84 als Audio-Endstufe. Jahr unbekannt, entweder Ende der Vierziger oder Anfang der fünfziger Jahre des 20.Jahrhunderts. Gute Empfangsleistung (Sensitivität und Selektivität). Man benutzte ein Amroh "402" Spule als Eingangskreis.

• Price in first year of sale
• 110.00 NLG

• Source of data
• - - Manufacturers Literature

• Author
• Model page created by Aren van Waarde. See "Data change" for further contributors.

• Other Models

• Here you find 3 models, 3 with images and 3 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Maxwell BV Handelmaatschappij, Panningen
