M167A (167)

M167A ; Mediator; La Chaux- (ID = 2023266) Radio

M167A ; Mediator; La Chaux- (ID = 2023265) Radio
M167A ; Mediator; La Chaux- (ID = 691901) Radio M167A ; Mediator; La Chaux- (ID = 691899) Radio
M167A ; Mediator; La Chaux- (ID = 691906) Radio M167A ; Mediator; La Chaux- (ID = 691903) Radio
M167A ; Mediator; La Chaux- (ID = 691905) Radio M167A ; Mediator; La Chaux- (ID = 1396670) Radio
Use red slider bar for more.
M167A ; Mediator; La Chaux- (ID = 691901) Radio

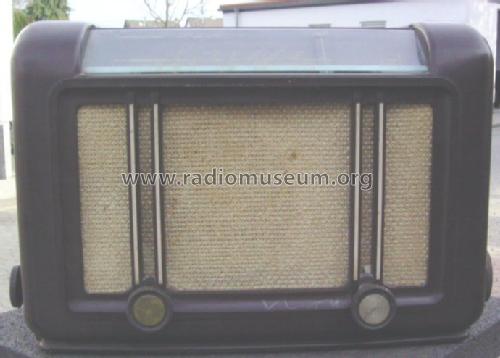

Mediator; La Chaux-: M167A [Radio] ID = 691901 690x495
Select picture or schematic to display from thumbnails on the right and click for download.
For model M167A (167), Mediator; La Chaux-de-Fonds

Country:  Switzerland
Manufacturer / Brand:  Mediator; La Chaux-de-Fonds
Year: 1942/1943 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH21 ECH21 EBL21 AZ1
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 145: 200; 220; 245 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: M167A - Mediator; La Chaux-de-Fonds
Material Bakelite case
Dimensions (WHD) 395 x 275 x 197 mm / 15.6 x 10.8 x 7.8 inch
Notes

Für das Modell Médiator M167A gilt der Schaltplan Philips 656A. Skala oben . Thermosicherung.
EE: Wir gehen der Frage nach, ob das auch das gleiche Chassis ist wie Philips 656A und Jura 656.
Falls Sie ein solches Gerät besitzen: Können Sie uns bitte Fotos senden, vor allem auch des Typenschildes. Wir wissen nicht bestimmt, ob das Modell überhaupt in der Schweiz gebaut wurde!
Gäste können dazu das
Kontaktformular
verwenden. Danke.

Net weight (2.2 lb = 1 kg) 6.6 kg / 14 lb 8.6 oz (14.537 lb)
Price in first year of sale 350.00 SFr
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Die Tungsram-Tabellen führen das Modell auf.


All listed radios etc. from Mediator; La Chaux-de-Fonds
Here you find 347 models, 296 with images and 220 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
