• Year
  • 1937/1938
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 12302

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 128 kHz
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / Taps: 110; 125; 145; 200; 220; 245 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
  • Power out
  • 3.5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: M57A - Mediator; La Chaux-de-Fonds
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 490 x 370 x 280 mm / 19.3 x 14.6 x 11 inch
  • Notes
  • Wellenbereichangabe durch Lichtpfeile auf der Skala. Das Modell Aristona H57A von NSF hat das gleiche Gehäuse und Röhren - und ist wahrscheinlich auch in der Schaltung/Chassis gleich. Das Gleiche gilt für das Modell Mullard X57A (siehe kleine Differenzen wie die Rückwand befestigt ist) - wird auch innerlich gleich sein.
  • Net weight (2.2 lb = 1 kg)
  • 13.7 kg / 30 lb 2.8 oz (30.176 lb)
  • Price in first year of sale
  • 365.00 SFr
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Die Tungsram-Tabellen führen das Modell auf.
  • Picture reference

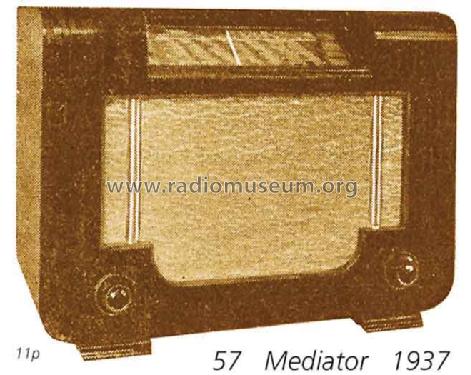

  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Mediator; La Chaux-: M57A

Threads: 1 | Posts: 1

Das Schema des Mediator M57A ist weitgehend identisch mit dem 667A von Philips (D), Philips (CH), Philips (NL)

Die Gehäuse zeigen nur kleine Abweichungen. Beim Mediator hat es zwei vertikale Leisten (r und l) über dem Lautsprecherstoff. Die Philips-Version hat eine horizontale Leiste im unteren Bereich über dem Lautsprecherstoff.

MfG, H. Odermatt



Herbert Odermatt † 26.Nov.05, 27.Jan.04
