For model auch Jura 228A (M 228 A), Mediator; La Chaux-de-Fonds

Country:  Switzerland
Manufacturer / Brand:  Mediator; La Chaux-de-Fonds
Year: 1947–1950 Category: Broadcast Receiver - or past WW2 Tuner

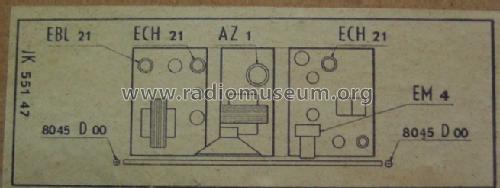

Valves / Tubes 5: ECH21 ECH21 EBL21 AZ1 EM4
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Wave bands Broadcast, Long Wave and more than two Short Wave bands.
Details
Power type and voltage Alternating Current supply (AC) / 125; 145; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 19 cm = 7.5 inch
Power out
from Radiomuseum.org Model: auch Jura 228A - Mediator; La Chaux-de-Fonds
Material Wooden case
Dimensions (WHD) 540 x 380 x 265 mm / 21.3 x 15 x 10.4 inch
Notes mit TR=Fr.805.-- 3 Kurzwellenbereiche.
Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Price in first year of sale 600.00 SFr
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

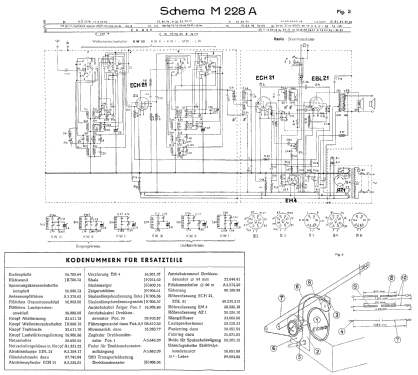

Circuit diagram reference Die Tungsram-Tabellen führen das Modell auf.

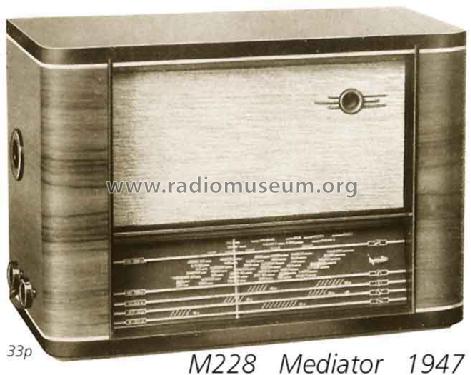

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Mediator; La Chaux-de-Fonds
Here you find 347 models, 296 with images and 220 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
