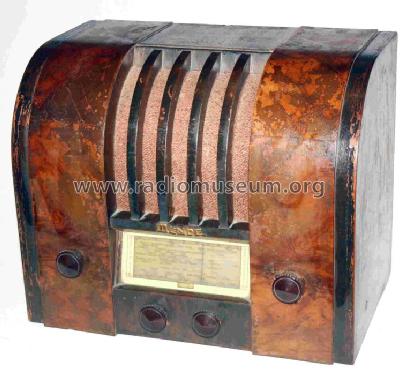

M245 - 245W; Mende - Radio H. (ID = 45726) Radio
Mende - Radio H.: M245 - 245W [Radio] ID = 45726 664x578
Select picture or schematic to display from thumbnails on the right and click for download.
For model M245 - 245W, Mende - Radio H. Mende & Co. GmbH, Dresden

Country:  Germany
Manufacturer / Brand:  Mende - Radio H. Mende & Co. GmbH, Dresden
Brand

System Günther
Year: 1935/1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: AF3 AF7 AL1 AZ1
Main principle TRF with regeneration; 1 Special; 1 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: M245 - 245W - Mende - Radio H. Mende & Co.
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 470 x 365 x 270 mm / 18.5 x 14.4 x 10.6 inch
Notes Das Typschild zeigt M245, die Service-Doku führt 245W als Typ.
Es handelt sich um dasselbe Modell.
Price in first year of sale 245.00 RM
Source of data Katalog Radio-Zentrale Alex v. Prohaska 1935/1936 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Historische Radios (1-5) = zur Verknüpfung mit Modellseiten
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
Documents about this model
  Mende 245W Anleitung für den Gebrauch 1466 KB


All listed radios etc. from Mende - Radio H. Mende & Co. GmbH, Dresden
Here you find 308 models, 277 with images and 200 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Mende - Radio H.: M245 - 245W
Threads: 2 | Posts: 4
Hits: 1951     Replies: 1
mende: 245W (245 W); 245M
Harald Wistuba
18.Apr.09
  1

ich hatte das genau gleiche gerät mit   typenschild-aufschrift :   M 245

es handelt sich um das gerät das bei den ebay vk- preisen im oktober 2008 für 302 euro drinsteht

Wolfgang Bauer
19.Apr.09
  2

M245 ist auch auf dem Foto ID = 490658 von Herrn Kippes zu sehen.

Hier wartet auch noch die Klärung ==> Mende 215 und 225

MfG. WB.


Hits: 1597     Replies: 1
mende: 245W (245 W); M 245
Harald Wistuba
14.Oct.08
  1

ich habe das gleiche gerät mit dem typenschild M 245

Hans M. Knoll
14.Oct.08
  2

Herr Wistuba.

Wenn Sie das Modell  ID: 45727  von H. Steyer genau ansehen, koennen Sie sehen der heist auch Mxxx

Das gleiche gab es hier schon mal.

Ein altes aber "nicht fertiges"  Problem, wieso nicht ???

Vielleicht fassen Sie da mal nach.

mfg. knoll


Mende - Radio H.: M245 - 245W
End of forum contributions about this model
