98N /W Skalenfenster

98N /W; Mende - Radio H. (ID = 945050) Radio
98N /W; Mende - Radio H. (ID = 1654102) Radio 98N /W; Mende - Radio H. (ID = 429735) Radio
98N /W; Mende - Radio H. (ID = 429738) Radio 98N /W; Mende - Radio H. (ID = 429737) Radio
98N /W; Mende - Radio H. (ID = 429739) Radio 98N /W; Mende - Radio H. (ID = 429736) Radio
98N /W; Mende - Radio H. (ID = 332823) Radio 98N /W; Mende - Radio H. (ID = 332824) Radio
98N /W; Mende - Radio H. (ID = 332826) Radio 98N /W; Mende - Radio H. (ID = 332828) Radio
Use red slider bar for more.
98N /W; Mende - Radio H. (ID = 1654102) Radio

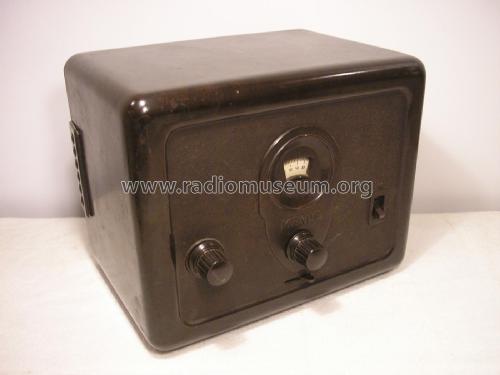

Mende - Radio H.: 98N /W [Radio] ID = 1654102 933x801
Select picture or schematic to display from thumbnails on the right and click for download.
For model 98N /W Skalenfenster, Mende - Radio H. Mende & Co. GmbH, Dresden

Country:  Germany
Manufacturer / Brand:  Mende - Radio H. Mende & Co. GmbH, Dresden
Brand

System Günther
Year: 1930/1931 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: REN1004 REN1004 RES164 RGN354
Main principle TRF with regeneration; 2 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 98N /W [Skalenfenster] - Mende - Radio H. Mende & Co.
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 270 x 200 x 180 mm / 10.6 x 7.9 x 7.1 inch
Notes

Röhrensatz mit RE134 = RM 45,-, mit RES164 = RM 53,50.
Typenschild zeigt 98N, Katalog sagt 98 für Wechselstrom.
Ch=20W/108W/162W [501]

Der 98N ist ein eigenständiges Modell und keine Variante des 98W. Offensichtlich ist es der Vorläufer vom 98W. Die Beschriftung der Röhrensockel mit zwei mal REN 1004 im Vergleich zur Beschriftung im 98W mit zwei mal REN904 welche die "neuere" Röhre ist weißt darauf hin. Ebenso das Bild im Katalog Prohaska 1930/31, es zeigt den 98N (Fensterskala). Im Katalog 1931/32 wird ein Bild vom 98W (Bogenskala) dargestellt. Da die Skala im 98W deutlich mehr Platz benötigt wurde der Spulenkörper um 90 Grad verdreht montiert. Die Friktionsskala im 98N ist die selbe wie in den älteren Typen E52 u.ä, im 98W ist wird eine neuere Konstruktion mit Bogenskala verwendet. Auch die Verwendung von in Glas eingeschlossenen passiven Bauteilen von Loewe, im 98N, läßt auf ein früheres Modell schliessen.

Siehe auch Modell 98 N im Gehäuse mit Bogenskala.

Net weight (2.2 lb = 1 kg) 4.5 kg / 9 lb 14.6 oz (9.912 lb)
Price in first year of sale 98.00 RM +
Source of data Katalog Radio-Zentrale Prohaska 1930/31 (dick)

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
