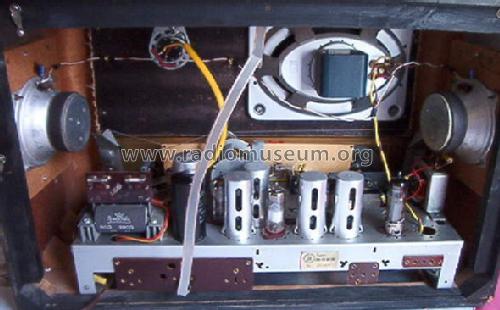

206/3DGW; Metz Transformatoren (ID = 49727) Radio 206/3DGW; Metz Transformatoren (ID = 49731) Radio
206/3DGW; Metz Transformatoren (ID = 49730) Radio 206/3DGW; Metz Transformatoren (ID = 49729) Radio

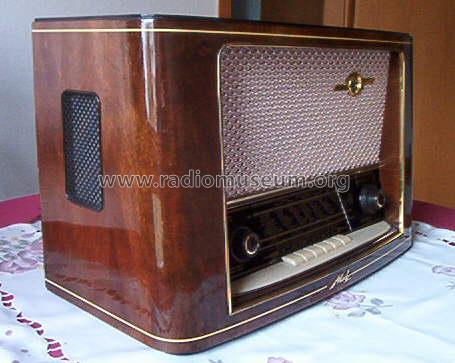

206/3DGW; Metz Transformatoren (ID = 49728) Radio 206/3DGW; Metz Transformatoren (ID = 49732) Radio
Use red slider bar for more.
206/3DGW; Metz Transformatoren (ID = 49727) Radio
Metz Transformatoren: 206/3DGW [Radio] ID = 49727 524x358
Select picture or schematic to display from thumbnails on the right and click for download.
For model 206/3DGW, Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

Country:  Germany
Manufacturer / Brand:  Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC81 UCH81 UF85 UABC80 UM4 UL41
Main principle Superheterodyne (common); ZF/IF 473 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage 110/220 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: 206/3DGW - Metz Transformatoren- und
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 540 x 340 x 270 mm / 21.3 x 13.4 x 10.6 inch
Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Price in first year of sale 299.00 DM
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55


All listed radios etc. from Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth
Here you find 576 models, 445 with images and 296 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Metz Transformatoren: 206/3DGW
Threads: 1 | Posts: 1
Hits: 1214     Replies: 0
metz: ECC81 in der U-Serie
Jacob Roschy
21.Dec.02
  1 Da es eine UCC81 nie gab und bei der Entwicklung dieses Gerätes die UCC85 wohl noch nicht vorhanden war, wurde hier, obwohl Allstromgerät, eine ECC81 als UKW- Röhre verwendet. Bei Reihenschaltung ihrer Heizfäden ist diese auch für 12,6V / 150mA Heizung zu betreiben und wurde so in den 100mA- Heizkreis der U- Röhren einbezogen, wobei für die zusätzlichen 50mA noch ein extra Heizwiderstand notwendig war. Wegen dieser einen Röhre erhöhte sich am 220V- Netz der Heizungsverbrauch dieses Gerätes von 22W auf 33W !
