- Pays
- Allemagne
- Fabricant / Marque
- Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth
- Année
- 1966/1967
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 112706

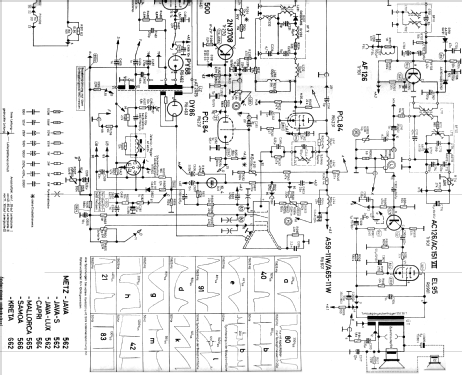

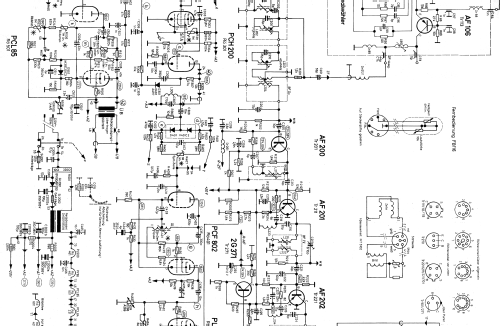

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 9
- No. de transistors
- 10
- Semi-conducteurs
- AF106 AF139 AF139 AF126 AC126 or. AC151 AF200 AF201 AF202 2G371 2N3708 OA90 OA91 OA81 AA119 V40C2 E20C3 BY100
- Principe général
- Super hétérodyne (en général)
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Particularités
- Télécommande par HF ou fil
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 220 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: Java-S 562 - Metz Transformatoren- und
- Forme
- Modèle de table avec boutons poussoirs.
- Dimensions (LHP)
- 700 x 490 x 300 mm / 27.6 x 19.3 x 11.8 inch
- Remarques
-
Java S 562 von Metz ist ein 59 cm Schwarz-Weiß Fernseh-Tischgerät. Empfangsteil mit volltransistorisiertem Allbandtuner VHF/UHF, mit Programm-Wahlschalter (Dreh-Speichertuner mit 10 Schaltstellungen).
Technische Daten wie Samoa 566, jedoch anderes Gehäuse.
Anschluss für Kabelfernbedienung FB 116 (Lautstärke und Helligkeit).Dioden teilweise mehrfach vorhanden.
- Poids net
- 28 kg / 61 lb 10.8 oz (61.674 lb)
- Source
- Handbuch VDRG 1966/1967
- Littérature
- - - Manufacturers Literature (Kundendienstschrift FS 66/67)
- Auteur
- Modèle crée par Bernd P. Kieck. Voir les propositions de modification pour les contributeurs supplémentaires.
