• Country
• Germany

• Manufacturer / Brand
• Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

• Year
• 1948/1949

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 3664

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• UCH5 UF6 UL2_Valvo UY3

• Main principle
• Superheterodyne (common); ZF/IF 468 kHz; Reaction

• Tuned circuits
• 4 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• AC/DC-set / AC 120 V / AC-DC 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

• Material
• Wooden case

• from Radiomuseum.org
• Model: Kurier 49 KS/A44 oder A44/08 - Metz Transformatoren- und

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 330 x 230 x 200 mm / 13 x 9.1 x 7.9 inch

• Notes

• In Funktechnik 12/1949 A44/08 genannt. Preisangabe dort DM 320,-.

  In der späteren Literatur findet man auch alternativ die UY4 statt der UY3, doch nehmen wir sie nicht als Alternative, da 1948 noch inexistent.

• Net weight (2.2 lb = 1 kg)
• 5 kg / 11 lb 0.2 oz (11.013 lb)

• Price in first year of sale
• 258.00 DM

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange-Nowisch

• Mentioned in
• Funkschau (4/1949 S. 61 und 7/1949 S. 119)

• Literature/Schematics (1)

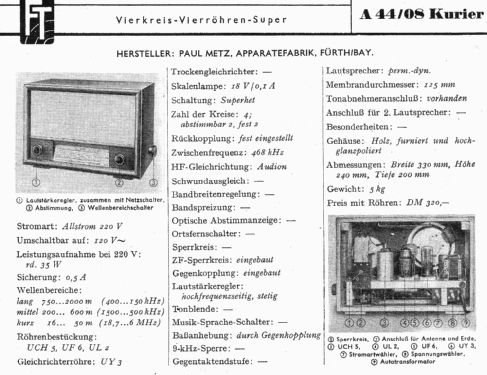

• Funk-Technik (FT) (12/1949, S. 363 f.)

• Literature/Schematics (2)
• Das Rundfunk-Jahr 1948/49

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.

• Other Models

• Here you find 582 models, 456 with images and 302 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth
