32W; Minerva-Radio (ID = 3079) Radio

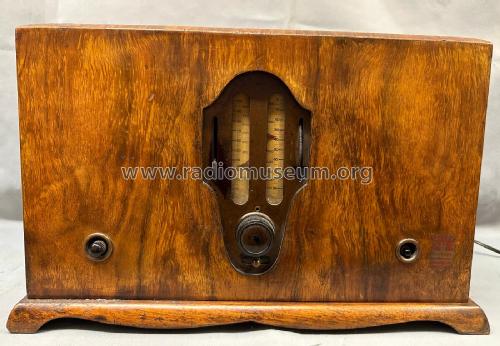

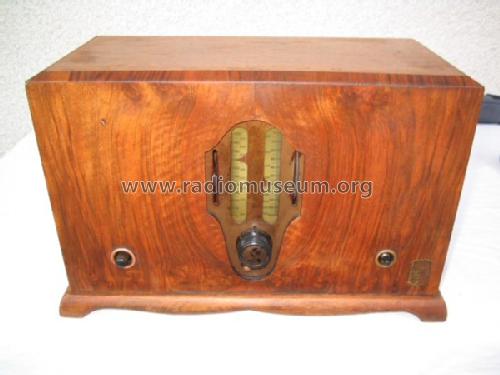

Minerva-Radio: 32W [Radio] ID = 3079 713x501
Select picture or schematic to display from thumbnails on the right and click for download.
For model 32W, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Minerva 32W

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1931/1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: E442 E442 C443 506
Main principle TRF without regeneration
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker - This model requires external speaker(s).
Power out 2 W (unknown quality)
from Radiomuseum.org Model: 32W - Minerva-Radio Radiola-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 410 x 220 x 250 mm / 16.1 x 8.7 x 9.8 inch
Notes Eingebaute Wellenfalle , auch in Spezialausführung für 25 Hz- Netze erhältlich. Solche Netze waren in Österreich in Ortschaften entlang von Bahnlinien anzutreffen, z. B. entlang der Mariazeller Schmalspurbahn. Allerdings musste der Netztransformator größer dimensioniert werden und der Aufwand der Siebmittel war ebenfalls grösser.
Net weight (2.2 lb = 1 kg) 7.5 kg / 16 lb 8.3 oz (16.52 lb)
Price in first year of sale 360.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Here you find 627 models, 558 with images and 447 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Minerva-Radio: 32W
Threads: 2 | Posts: 3
Hits: 1550     Replies: 1
minerva: Minerva 32W;
Herbert Odermatt † 26.Nov.05
03.Mar.04
  1

Infos (Prospektblatt im Jahre 1929) von Herrn Fritz Czapek

Preis: sFr. 340.- (schweizer Franken) 100 sFr. = 19.50 US$     Gewicht: 7,5 Kg

dito Minerva 32W, 25P (für Wechselstrom 25 Hz) = sFr. 370.-

Dirk Becker
03.Mar.04
  2 Es handelt sich bei dieser "modernsten Koppelschaltung" (siehe Minerva 21W, gleicher Jahrgang) um eine direkte (galvanische) Kopplung zwischen HF-Gleichrichter und Endstufe. Damals wurde diese Kopplung auch "Loftin-White" Kopplung genannt. Eines der bekanntesten deutschen Geräte mit direkter Kopplung ist der Reico Atlantis Bj. 1933. Minerva hat von der Schaltung wohl schon etwas früher Gebrauch gemacht.
Die direkte Kopplung verspricht aufgrund des fehlenden Koppelkondensators einen besseren Frequenzganz v.a. für die tieferen Frequenzen, da diese nicht durch den Hochpass aus Koppelkondensator und Gitterableitwiderstand begrenzt werden. Außerdem werden nichtlineare Verzerrungen verringert, da der Kathodenwidrstand der Endstufe eine Gegenkopplung bewirkt. Nachteil ist, dass die Kathode der Endröhre auf einem Potential liegt, das ca. um die Anodenspannung der HF-Gleichrichterröhre plus Gittervorspannung erhöht ist.
Diese hohe Kathodenspannung wird erzeugt, indem die Heizung der Endstufe (= Kathode, direkt geheizt) über einen großen Widerstand (hier 8kOhm) hochgelegt wurde und sich daran ein beachtlicher Spannungsabfall bildet (bei 20mA Anodenstrom = 160V).
Beim Reico Atlantis ist die Ausführung der Schaltung sehr etwa ähnlich - dort dient das Feld des Lautsprechers als Kathodenwiderstand.
Zu beachten ist bei diesen Geräten unbediengt, dass sie mit einer recht hohen Anodenspannung, von meist deutlich mehr als 500Volt arbeiten.

Gruß

Dirk Becker


Hits: 1411     Replies: 0
minerva: 32W
Gerhard Heigl
22.Jul.02
  1 2Kreise, Bereich: LW,MW; Betrieb:110- 220V~, BHT: 400x260x210mm.

Minerva-Radio: 32W
End of forum contributions about this model
