385-U Type 1938

385-U; Minerva-Radio (ID = 324546) Radio

385-U; Minerva-Radio (ID = 108706) Radio
385-U; Minerva-Radio (ID = 3893) Radio 385-U; Minerva-Radio (ID = 711446) Radio
Use red slider bar for more.
385-U; Minerva-Radio (ID = 3893) Radio

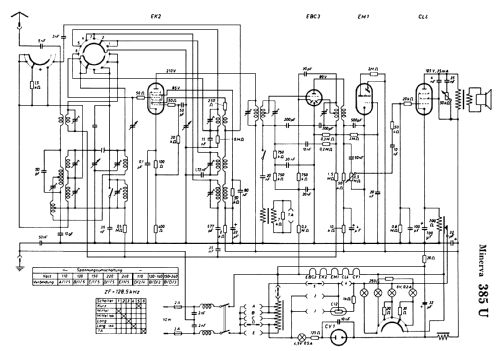

Minerva-Radio: 385-U [Radio] ID = 3893 646x585
Select picture or schematic to display from thumbnails on the right and click for download.
For model 385-U Type 1938, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Minerva 385

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: EK2 EBC3 CL4 CY1 EM1 C12
Main principle Superheterodyne (common); ZF/IF 128,5 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 385-U [Type 1938] - Minerva-Radio Radiola-
Material Wooden case
Shape Tablemodel, low profile (big size).
Notes

Einschaltstrom - Verzögerungsrelais für den Heizkreis.

Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.

Price in first year of sale 425.00 öS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange + Schenk
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Here you find 627 models, 558 with images and 447 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
