Televisore 25M6 / 28M6

Televisore 25M6 / 28M6; Mivar VAR; Milano (ID = 2530945) Television

Televisore 25M6 / 28M6; Mivar VAR; Milano (ID = 2530946) Television

Televisore 25M6 / 28M6; Mivar VAR; Milano (ID = 2530947) Television
Televisore 25M6 / 28M6; Mivar VAR; Milano (ID = 2530948) Television Televisore 25M6 / 28M6; Mivar VAR; Milano (ID = 2530949) Television
Televisore 25M6 / 28M6; Mivar VAR; Milano (ID = 2531282) Television
Use red slider bar for more.
Televisore 25M6 / 28M6; Mivar VAR; Milano (ID = 2530948) Television
Mivar VAR; Milano: Televisore 25M6 / 28M6 [Television] ID = 2530948 1400x1396
Select picture or schematic to display from thumbnails on the right and click for download.
For model Televisore 25M6 / 28M6, Mivar (VAR); Milano

Country:  Italy
Manufacturer / Brand:  Mivar (VAR); Milano
Year: 2003 Category: Television Receiver (TV) or Monitor
Valves / Tubes 1:
Semiconductors (the count is only for transistors) 16: BD137 BC847 BU508 TEA2261 L7805CV TDA6404 TDA8843 TDA8358 TDA7056 TDA6107 BYW34
Main principle PLL, Phase-locked loop
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Alternating Current supply (AC) / 230 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Televisore 25M6 / 28M6 - Mivar VAR; Milano
Material Plastics (no bakelite or catalin)
Shape Tablemodel, low profile (big size).
Notes

Televisore a colori con tubo catodico. Schermo da 25 o 28 pollici. Sintonia a sintesi di frequenza.  (121 canali UHF e VHF) programmabili in 40 programmi di memoria. Televideo che acquisice l pagina chiamata, le 2 pagine precedenti e 7 pagine seguenti. Autospegnimento programmabile dopo 15, 30, 60, 90 e 120 minuti. 2 prese SCART. Presa frontale per cuffia.

Tutte le caratteristiche sono identiche per i 2 modelli, tranne le dimensioni, il peso ed i tubi catodici impiegati.

Dimensioni in mm del 25 pollici: Larghezza 585, altezza 520, profondità 435. Peso 24 kg.

Dimensioni in mm del 28 pollici: Larghezza 640, altezza 565, profondità 465. Peso 29,5 kg.

Tubi catodici impiegati:
- 25 pollici: A59EAK071X01 - A59ENJ43X31 - A59EEQ15X95 - A59EMZ43X07
- 28 pollici: A66EMZ43X07 - A66EHJ43X38 - A66EAK071X11.

16 transistor, 23 diodi, 10 IC 1 ponte raddrizzatore, 2 quarzi. Semiconduttori elencati uno per tipo.Altri semiconduttori: BC807 - SN7002 - BF1005 -  M24C04W6 - SDA5553 - 78L33.

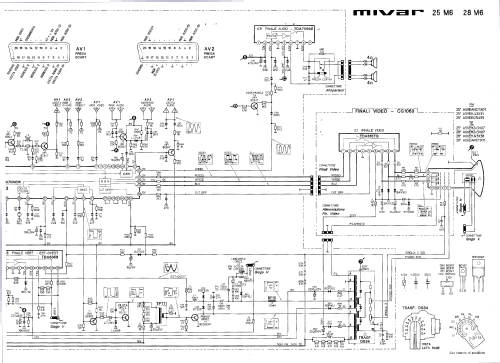

Mentioned in -- Schematic (Schema originale del produttore)

Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
