• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Anno
• 1952 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 353870

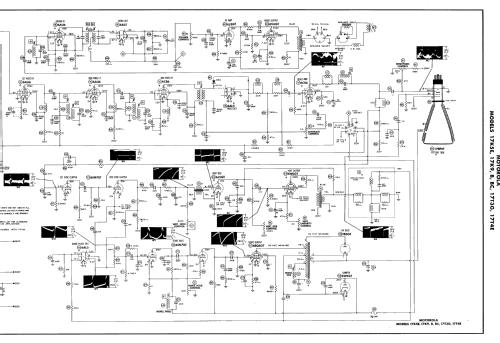

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 21

• Valvole
• 6CB6 12AV7 or 12AT7 6AU6 or 6AG5 6AU6 or 6AG5 6CB6 or 6AG5 or 6BC5 6AL5 6CB6 or 6AH6 6AU6 or 6AG5 6AL5 6J5GT 6V6GT 6SN7GT 6J5GT or 7N7 6W6GT or 6AS5 6AL5 or 6H6 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 17BP4

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 7.5 inch = 19.1 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 17K9BC Ch= TS-221 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Console di qualsiasi tipo

• Annotazioni

• Motorola model 17K9BC is a 17” b/w TV with US standard VHF tuner channels 2 thru 13.

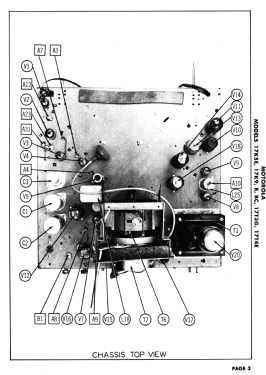

  Equipped with chassis TS-221, VHF tuner 1X700132 and picture tube 17BP4.

• Letteratura / Schemi (1)

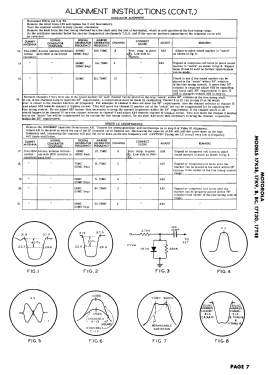

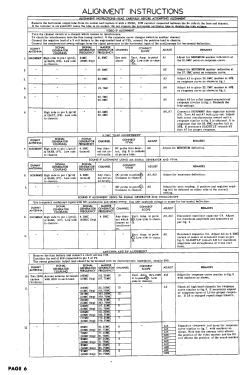

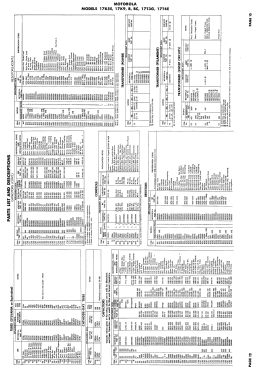

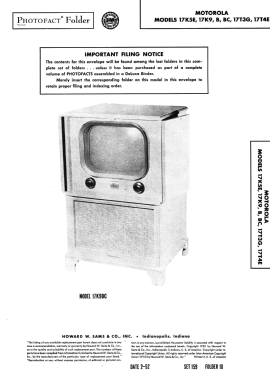

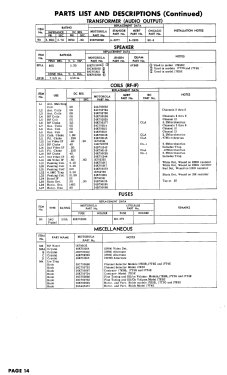

• Photofact Folder, Howard W. SAMS (Set 159, folder 10, dated 2-52)

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
