21T2 Ch= TS-351, Ch= HS-316
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Land
- USA
- Hersteller / Marke
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Jahr
- 1952 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 356447
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 26
- Röhren
- 6CB6 6U8 6CB6 6CB6 6CB6 6AH6 6AU6 6AL5 6SN7GTA 6W6GT 6SN7GTA 12BH7 6SN7GTA 6BQ6GT 12AX4GT 1B3GT 6AU6 6BA7 6BA6 6AU6 6AL5 6AV6 6V6GT 6V6GT 7Z4 20HP4B
- Datumskonflikt
- Das Modell-Datum widerspricht Röhren-Daten [ 6U8 (1953)]
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- Wellen in den Bemerkungen.
- Spezialitäten
- Plattenwechsler
- Betriebsart / Volt
- Wechselstromspeisung / 60Hz, 117V=110-120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 10 inch = 25.4 cm
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 21T2 Ch= TS-351, Ch= HS-316 - Motorola Inc. ex Galvin Mfg.Co
- Form
- Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
- Bemerkung
-
Motorola model 21T2 is a 20” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-351, radio chassis HS-316 , a TV-AM-FM-phono combination, VHF tuner 1X703205 and picture tube 20HP4B.

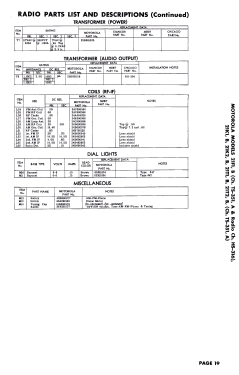

- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Set 173, folder 9, dated 7-52)
- Autor
- Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
