• Year
  • 1949/1950
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 15996
    • Brand: Nicolette

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and 2 x Short Wave.
  • Power type and voltage
  • AC/DC-set / 220 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Sonata 557GW - Niemann & Co., Werner
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 400 x 300 x 230 mm / 15.7 x 11.8 x 9.1 inch
  • Notes

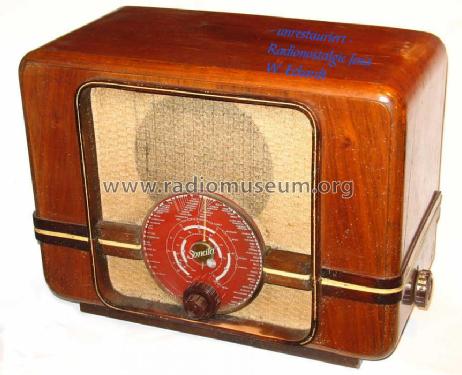

  • Runde, rote Flutlichtskala
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.

 Collections | Museums | Literature

Collections

The model Sonata is part of the collections of the following members.

 Forum

Forum contributions about this model: Niemann & Co.,: Sonata 557GW

Threads: 1 | Posts: 1

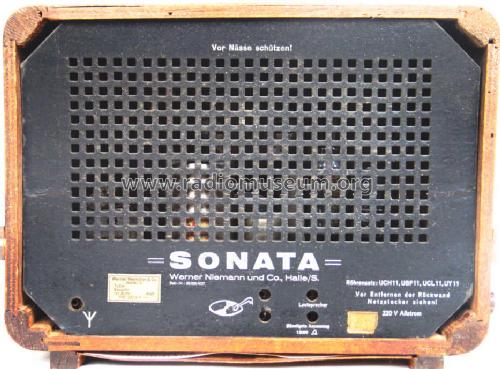

Beim näheren Untersuchen meiner "neuesten Errungenschaft" - dem recht selten vorkommenden  "Sonata 557 GW" von Niemann in Halle - entdeckte ich auch das Schaltbild des Gerätes auf der Pappe der Bodenabdeckung an der Unterseite des Gehäuses. Wie leider so oft bei Modellen aus den 1950er Jahren: sehr klein, fürchterlich verschmutzt und das Papier total vergilbt.

Ohne aufwändige Bildbearbeitung geht da nichts mehr mit scannen und ausdrucken. Zum Glück haben die Herren Lange und Nowisch das Schaltbild des 557GW im Band V ihrer Schaltungssammlung mit aufgenommen. (Ist beim Modell vorhanden.)

Beim Vergleich dieser Schaltung mit dem "Werks-Original" stellte ich Übereinstimmung fest, aber eine merkwürdige Besonderheit entdeckte ich:


Der Zeichner hat es sich bei der Leitungsführung an der UBF11 sehr einfach gemacht. Warum denn die zweite Diode auch noch herausführen, es wird doch eh nur eine benutzt.....

Im Lange-Nowisch ist dieser Fehler beseitigt, auf meinem restaurierten Original-Schaltungsausschnitt habe ich das ebenfalls getan. Für die Funktion des Gerätes hat das keine Auswirkung, eine UBF11 hat aber nun mal zwei getrennt herausgeführte Dioden.

Anmerkung nebenbei: Man beachte den dreikreisigen Bandfilter vor der UBF (gerade noch erkennbar im Ausschnitt); eine bei einfachen Geräten der "Standardklasse" recht selten zu findende Besonderheit.

Nun geht es demnächst an das Restaurieren des Innenlebens.....

Wolfgang Eckardt



Wolfgang Eckardt, 22.Nov.07
