• Country
• Germany

• Manufacturer / Brand
• Nogoton, Norddeutsche Gerätebau; Delmenhorst/Oldenburg

• Year
• 1958/1959

• Category
• Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter

• Radiomuseum.org ID
• 16015

• • Brand: Noroton

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECC88 EC92 EF80 EF85 EAA91

• Main principle
• Superheterodyne (common); ZF/IF 10700 kHz

• Tuned circuits
• 12 FM circuit(s)

• Wave bands
• FM Broadcast Band Only

• Power type and voltage
• Powered by external power supply or a main unit.

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

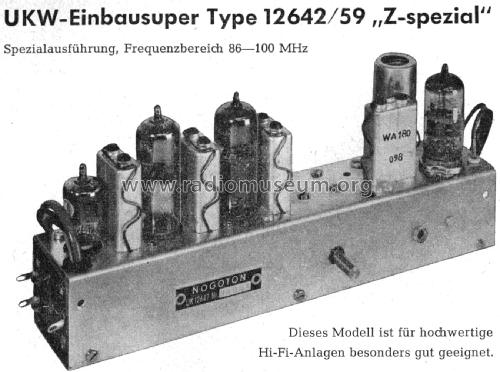

• Model: UKW-Einbausuper 12642/59 Z-spezial [86-100 MHz] - Nogoton, Norddeutsche

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 225 x 95 x 48 mm / 8.9 x 3.7 x 1.9 inch

• Notes

• UKW-Einbausuper Type 12642/59 "Z-spezial": Ausführung für hochwertige HiFi-Anlagen. 3 Vorkreise, Oszillatorkreis und 8 ZF-Kreise. Abstimmung durch Zweifachdrehko. E88CC für 1. und 2. Vorverstärker-Kaskodestufen (Ausdruck typisch Telefunken). Empfindlichkeit 0,7 Mikrovolt. Auch in kommerziellen Ausführungen gebaut.

• Price in first year of sale
• 125.00 DM

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb
