Linz/Export-S W69 Holzgehäuse

Linz/Export-S W69; Nora; Berlin (ID = 4469) Radio

Linz/Export-S W69; Nora; Berlin (ID = 212450) Radio
Linz/Export-S W69; Nora; Berlin (ID = 65229) Radio Linz/Export-S W69; Nora; Berlin (ID = 65230) Radio
Linz/Export-S W69; Nora; Berlin (ID = 65231) Radio Linz/Export-S W69; Nora; Berlin (ID = 212170) Radio
Linz/Export-S W69; Nora; Berlin (ID = 1206232) Radio Linz/Export-S W69; Nora; Berlin (ID = 1206233) Radio
Linz/Export-S W69; Nora; Berlin (ID = 1295229) Radio Linz/Export-S W69; Nora; Berlin (ID = 1356538) Radio
Use red slider bar for more.
Linz/Export-S W69; Nora; Berlin (ID = 65229) Radio
Nora; Berlin: Linz/Export-S W69 [Radio] ID = 65229 909x588
Select picture or schematic to display from thumbnails on the right and click for download.
For model Linz/Export-S W69 Holzgehäuse, Nora; Berlin

Country:  Germany
Manufacturer / Brand:  Nora; Berlin
Year: 1939–1941 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH11 EBF11 ECL11 AZ11
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Linz/Export-S W69 [Holzgehäuse] - Nora; Berlin
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 550 x 300 x 260 mm / 21.7 x 11.8 x 10.2 inch
Notes var.BBr.
Net weight (2.2 lb = 1 kg) 14.5 kg / 31 lb 15 oz (31.938 lb)
Source of data Katalog Eltax, Berlin, 1939/40 / Radiokatalog Band 1, Ernst Erb

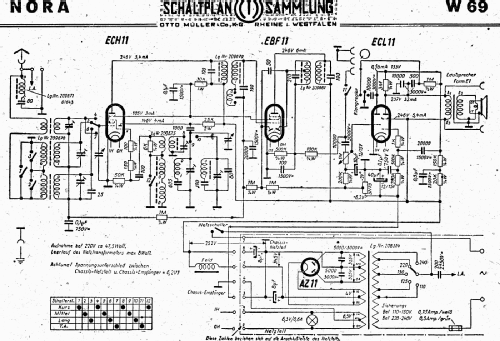

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung


All listed radios etc. from Nora; Berlin
Here you find 620 models, 538 with images and 338 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Nora; Berlin: Linz/Export-S W69
Threads: 2 | Posts: 3
Hits: 1782     Replies: 1
nora: W69E (Ho); Linz/Export-S
Leo Brtna
27.Jan.07
  1

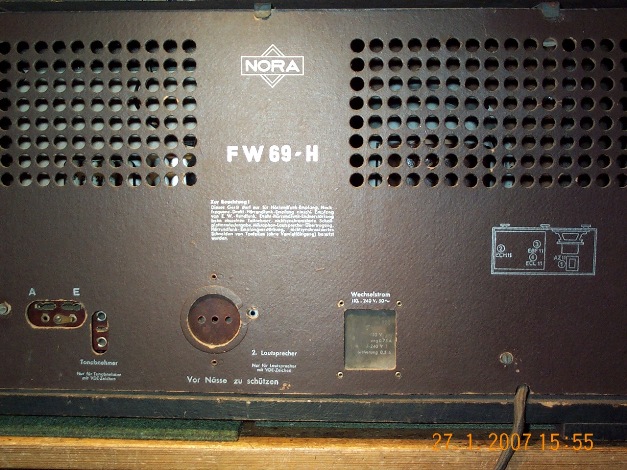

Ich besitze ein Gerät mit der Bezeichnung NORA F W69-H, Gerätenr: 1717934. Gleiches Gehäuse, gleiche Röhren wie W69E. Ist darüber etwas bekannt?

MfG Leo Brtna

Attachments

Wolfgang Bauer
28.Jan.07
  2

Sg. Herr Brtna,

Ich habe im Internet ein Bild des FW69H gefunden, siehe Vergleich.
Da gibt es schon an der Vorderfront 2 Unterschiede. Auch das Chassis sieht etwas anders aus
Sie sollten daher Ihr Modell als neues Modell anlegen, da es im RM.org nicht vorkommt.

MfG. WB.

                              NORA-W69E                                           NORA-FW69H


Hits: 1295     Replies: 0
nora: W69E (Ho); Linz/Export-S
Joachim Glüder
19.May.06
  1 Offenbar ist das W69 sehr lange produziert worden. Mein Exemplar trägt auf den Filterkappen einen Stempel vom April 1950, dafür an keiner Stelle einen Hinweis auf den Modellnamen "Linz" - das hätte nach dem Krieg wohl auch nicht mehr gepasst.

Nora; Berlin: Linz/Export-S W69
End of forum contributions about this model
