Norettine W639 KKM

Norettine W639; Nora; Berlin (ID = 201549) Radio

Norettine W639; Nora; Berlin (ID = 1015727) Radio
Norettine W639; Nora; Berlin (ID = 481622) Radio Norettine W639; Nora; Berlin (ID = 103951) Radio
Norettine W639; Nora; Berlin (ID = 38166) Radio Norettine W639; Nora; Berlin (ID = 38167) Radio
Norettine W639; Nora; Berlin (ID = 481628) Radio Norettine W639; Nora; Berlin (ID = 481633) Radio

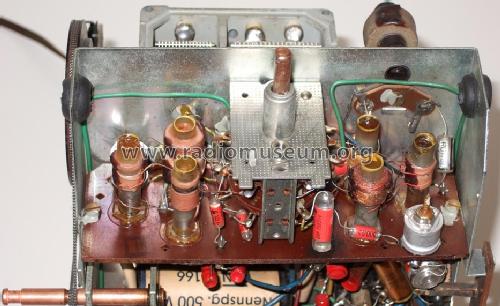

Norettine W639; Nora; Berlin (ID = 481637) Radio Norettine W639; Nora; Berlin (ID = 481638) Radio
Norettine W639; Nora; Berlin (ID = 481639) Radio Norettine W639; Nora; Berlin (ID = 481640) Radio
Use red slider bar for more.
Norettine W639; Nora; Berlin (ID = 481622) Radio
Nora; Berlin: Norettine W639 [Radio] ID = 481622 933x649
Select picture or schematic to display from thumbnails on the right and click for download.
For model Norettine W639 KKM, Nora; Berlin

Country:  Germany
Manufacturer / Brand:  Nora; Berlin
Year: 1955 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH81 EBF80 or EBF89 ECL80 EZ80
Main principle Superheterodyne (common); ZF/IF 470 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast plus 2 Short Wave bands.
Details
Power type and voltage Alternating Current supply (AC) / 100; 125; 150; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.4 W (unknown quality)
from Radiomuseum.org Model: Norettine W639 [KKM] - Nora; Berlin
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 305 x 185 x 180 mm / 12 x 7.3 x 7.1 inch
Notes ACHTUNG: Chassis führt Netzspannung! Trenntransformator verwenden!
CAUTION! This is a "Hot Chassis" Receiver! Use isolation transformer when working on this radio!

Nora Norettine W639 ist ein Exportsuper.
Empfangsbereiche/Wavebands:
S1 (KW1): 6-18 MHz,
S2 (KW2): 2,2-6,5 MHz,
M (MW): 520-1700 kHz.

Net weight (2.2 lb = 1 kg) 3.4 kg / 7 lb 7.8 oz (7.489 lb)
Collectors' prices
Source of data Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Schematic
Picture reference Eine Abbildung findet sich im Doppelband "Radio von gestern"


All listed radios etc. from Nora; Berlin
Here you find 619 models, 535 with images and 337 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Nora; Berlin: Norettine W639
Threads: 1 | Posts: 2
Hits: 1593     Replies: 1
nora: W639 KKM; Norettine
Joachim Glüder
25.Jun.11
  1

Einige Fragen und Überlegungen zu diesem offenbar nicht so häufigen Radio:

Die Kurzwellenbereiche (ab ca. 2,5 MHz) und die englische Beschriftung legen in der Tat nahe, dass dieses Gerät (vor allem?) für den Export gebaut wurde. Welche Länder mögen die Abnehmer gewesen sein? Heißt das auch, dass das Model auf dem deutschen Markt nicht vertrieben wurde?

Das Schaltbild enthält keine Hinweise darauf, dass es sich von der KML-Version unterscheiden könnte. Die Spulensätze sind nicht beschriftet, und es gibt auch keinen Hinweis auf KKM oder KML. Deshalb sollte man das Schaltbild übernehmen für ID=173634, wenn niemand wirkliche Unterschiede feststellt.

In meinem Gerät sitzt, anders als im Schaltbild und hier gelistet, eine EBF80 statt der EBF89 (was technisch ja auch unerheblich ist). Bei der KML-Version ist hier auch die EBF80 angegeben. Könnte das nicht vielleicht auch nur ein Zufall sein und nicht konzeptionell bedingt?

Vielleicht kann jemand weiterhelfen.

J.G.

Joachim Glüder
27.Jun.11
  2

Herr Knoll hat mich informiert (danke!), dass ein so beschalteter Spulensatz logischerweise zur KKM-Variante gehört.

Auffällig bleibt, dass das Schaltbild keine Hinweise auf die Wellenbereiche enthält und vor allem keine Werte zu den Kondensatoren im Eingangs- und Oszillatorkreis. Letztere habe ich jetzt ermittelt und einen entsprechenden Schaltplanauszug hochgeladen.

Leider hat sich bis jetzt noch kein Besitzer der KML-Variante gefunden, der die fehlenden Informationen dazu geben könnte.

J.G.


Nora; Berlin: Norettine W639
